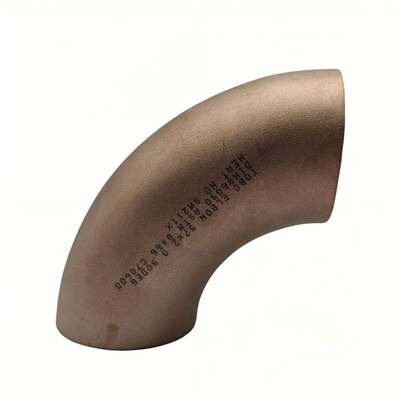

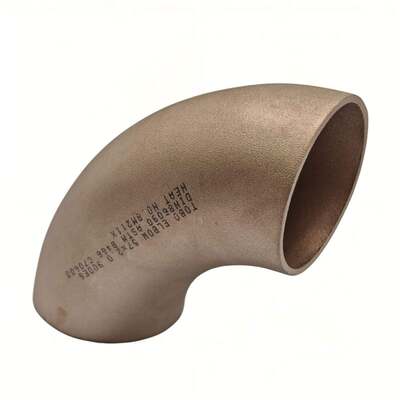

Raccordo a gomito saldobuttato a raggio lungo da 90 gradi in rame-nichel 90/10 di grado marino ASTM B466

Gomito in Rame Nichel 90/10 Grado Marino Raggio Lungo Saldobuttare 90 Gradi ASTM B466

1. Descrizione del Prodotto

Un gomito in rame nichel è un raccordo direzionale per tubazioni realizzato in lega di rame-nichel, utilizzato principalmente per cambiare la direzione del flusso di fluidi nei sistemi di tubazioni. I materiali comunemente utilizzati sono il Rame Nichel 90/10 e il Rame Nichel 70/30. La lega di Rame Nichel 90/10 è composta da circa il 90% di rame, il 10% di nichel e piccole quantità di ferro e manganese. Combina una buona resistenza alla corrosione dell'acqua di mare con un costo relativamente contenuto. La lega di Rame Nichel 70/30 contiene una maggiore percentuale di nichel e offre una migliore resistenza, resistenza alla corrosione e resistenza all'erosione, rendendola adatta a condizioni operative più impegnative.

I gomiti in rame nichel sono comunemente disponibili con angoli di 45°, 90° e 180°. In base al raggio di curvatura, possono essere classificati come raggio lungo e raggio corto. In base al tipo di connessione terminale, possono essere classificati come tipi a saldobuttare, a manicotto, filettati, a pressare, flangiati e a campana. I prodotti sono generalmente fabbricati secondo standard dimensionali come ASME B16.9, ASME B16.28, MSS SP-43 ed EEMUA 146, e le materie prime possono essere conformi a ASTM B466, ASTM B467 e altri standard pertinenti.

2. Applicazioni del Prodotto

I gomiti in rame nichel sono ampiamente utilizzati in sistemi di tubazioni con elevati requisiti di resistenza alla corrosione, specialmente in ambienti marini, salmastri e con fluidi corrosivi. Le principali applicazioni includono:

• Marina e cantieristica navale: sistemi di raffreddamento ad acqua di mare, sistemi antincendio, sistemi di zavorra, sistemi di sentina e tubazioni domestiche ad acqua di mare.

• Petrolio e gas offshore: piattaforme di produzione offshore, unità galleggianti di produzione, stoccaggio e scarico, condotte sottomarine e linee di iniezione di acqua di mare.

• Dissalazione: condotte di aspirazione dell'acqua di mare, linee di alimentazione per osmosi inversa e linee di scarico della salamoia.

• Produzione di energia: sistemi di raffreddamento dei condensatori, condotte di circolazione dell'acqua e sistemi di raffreddamento dell'acqua.

• Industria chimica: condotte per il trasporto di salamoia, liquidi corrosivi e fluidi chimici.

• Altri settori: impianti per gas naturale liquefatto, tubazioni idrauliche, sistemi HVAC e layout di tubazioni industriali generali.

3. Vantaggi del Prodotto

• Eccellente resistenza alla corrosione: buona resistenza in acqua di mare, salamoia e molti acidi non ossidanti, con resistenza alla vaiolatura, alla corrosione interstiziale, alla corrosione sotto sforzo e alla corrosione per erosione.

• Anti-biofouling: la pellicola protettiva formata sulla superficie del rame-nichel aiuta a inibire l'attacco di organismi marini e riduce il rischio di ostruzione delle tubazioni.

• Buona resistenza e tenacità: in grado di sopportare portate più elevate, fluttuazioni di pressione e fatica da vibrazione, adatta per operazioni a lungo termine.

• Buona conducibilità termica: adatta per scambiatori di calore, condensatori e sistemi di raffreddamento che richiedono un efficiente trasferimento di calore.

• Buone prestazioni di fabbricazione e saldatura: facile da formare a freddo, saldare e installare, e può anche essere collegato con altri metalli.

• Lunga durata di servizio: la pellicola protettiva diventa stabile durante il servizio, con conseguenti bassi tassi di corrosione e costi di manutenzione ridotti.

• Flessibilità nella scelta del materiale: il Rame Nichel 90/10 è economico e pratico, mentre il Rame Nichel 70/30 è adatto per condizioni di corrosione ed erosione più severe.

4. Funzioni del Prodotto

• Cambio di direzione del fluido: utilizzato nei sistemi di tubazioni per ottenere cambi di direzione di 45°, 90° o 180°.

• Offset delle tubazioni: consente l'offset delle tubazioni, la correzione del disallineamento e il riarrangiamento all'interno di spazi complessi.

• Collegamento delle tubazioni: collega in modo affidabile le tubazioni tramite saldatura, pressatura, filettatura o altri metodi per formare un sistema di tubazioni sigillato.

• Riduzione della turbolenza: i gomiti a raggio lungo forniscono una transizione del fluido più fluida, riducendo la turbolenza, la perdita di pressione e l'usura.

• Fornitura di giunti resistenti alla corrosione: funge da raccordo di connessione chiave in mezzi altamente corrosivi, prolungando la durata di servizio dell'intero sistema di tubazioni.

5. Parametri Tecnici Chiave​
