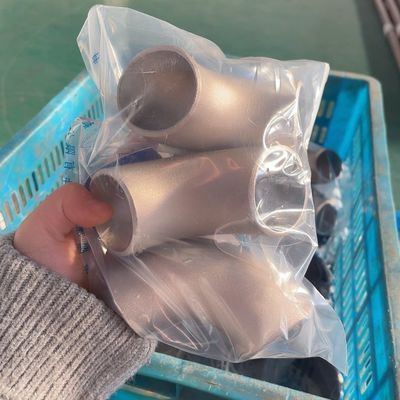

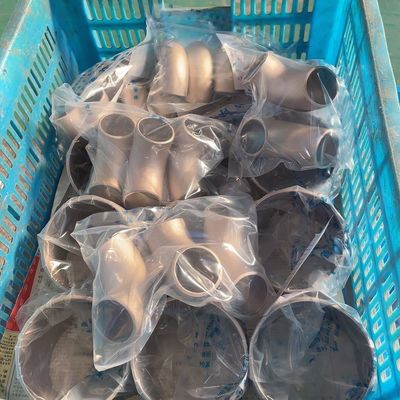

Gomito in Rame-Nichelio CuNi 70/30 90° LR ASME B16.9 Raccordo per Tubi Marini ad Alta Pressione

Gomito in Rame Nichel 70/30 LR ASME B16.9 Raccordi per Tubi Marini ad Alta Pressione

Il gomito in rame nichel è un raccordo direzionale per tubi progettato e prodotto in conformità con gli standard internazionali, tra cui ASME B16.9, DIN 86090, GB/T 12459 ed EEMUA 146. I materiali comuni sono CuNi90/10 (C70600) e CuNi70/30 (C71500), forniti in condizioni ricotto (O) o disteso. I gomiti sono formati tramite spinta a caldo di tubi senza saldatura o forgiatura integrale, garantendo un flusso continuo del grano metallico senza pieghe o crepe. Prima della spedizione, ogni pezzo viene sottoposto a ispezione dimensionale, esame visivo e test non distruttivi specificati, accompagnato da numeri di lotto tracciabili e rapporti di prova delle proprietà meccaniche. Le finiture delle estremità includono smussi per saldatura di testa (BW), estremità per saldatura a tasca (SW) e estremità filettate (NPT/BSP) per adattarsi a vari requisiti di interfaccia delle tubazioni.

2. Applicazioni del Prodotto

Questo prodotto è adatto per sistemi di tubazioni per liquidi o gas la cui pressione di progetto non supera i valori ammissibili per la corrispondente classe di temperatura. Viene utilizzato come componente direzionale standard nei seguenti settori ingegneristici:

Ingegneria Offshore: Sollevamento di acqua di mare, sistemi antincendio e di raffreddamento su piattaforme jack-up, semi-sommergibili, FPSO e sistemi di manifold sottomarini.

Cantieristica Navale: Sistemi di acqua di mare in sala macchine, linee di serbatoi di zavorra, condotte di sentina e antincendio su navi sia militari che commerciali.

Centrali Elettriche Costiere e Centrali Nucleari: Circuiti di raffreddamento ad acqua in ciclo aperto, circuiti di raffreddamento ausiliari e curve di tubazioni per l'estrazione di condensa.

Impianti di Dissalazione: Linee di trasmissione per acqua di alimentazione, concentrato di salamoia e acqua di prodotto nei processi RO e MSF.

Industria Chimica: Tubazioni a media e bassa pressione per la gestione di cloruri, acidi organici o soluzioni saline neutre, con temperature di servizio normalmente comprese tra -29°C e 200°C.

3.Vantaggi del Prodotto

1. Forte Compatibilità Standard: I parametri dimensionali chiave (O.D., spessore della parete, centro-estremità, angoli di smusso) sono pienamente conformi ai sistemi ASME, EN e GB, consentendo la sostituzione diretta o il collegamento a tubazioni di diversi codici di progettazione senza pezzi di transizione personalizzati.

2. Chiare Tolleranze di Progettazione: Le tensioni ammissibili sono derivate dalla Sezione II Parte D del Codice ASME per Caldaie e Recipienti a Pressione. Una tolleranza di corrosione uniforme di 0,5-1,0 mm per una vita utile di 25 anni può essere calcolata esplicitamente, fornendo una base di progettazione affidabile.

3. Eccellente Saldabilità: Le leghe CuNi offrono un'ampia finestra di apporto termico di saldatura (0,5-2,5 kJ/mm) senza necessità di preriscaldamento o trattamento termico post-saldatura. I cordoni di saldatura sono ben formati e la resistenza alla corrosione della zona di saldatura non è inferiore a quella del metallo base.

4. Condizione di Consegna Stabile: Tutti i gomiti sono ricotti in soluzione per alleviare le tensioni residue, garantendo una microstruttura uniforme e una durezza stabile ≤100 HRB, facilitando il taglio o la rettifica in cantiere.

5. Documentazione di Qualità Completa: Ogni spedizione è accompagnata da un certificato di mulino EN 10204 3.1 (aggiornabile a 3.2) che copre la composizione chimica, le proprietà di trazione a temperatura ambiente, la durezza, la corrosione intergranulare (secondo ASTM G28) e i risultati del test idrostatico, soddisfacendo i requisiti di documentazione dei progetti ingegneristici internazionali.

​4.Specifiche Chiave del Prodotto

​
