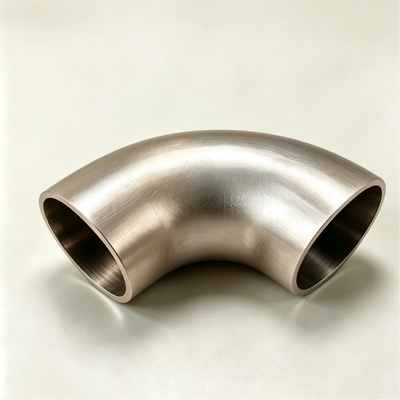

ASME B16.9 Raccordi per tubi con saldatura testa a testa a gomito CuNi 70/30 da 90 gradi Sch40 per l'industria marina

Gomito ASME B16.9 90 Gradi CuNi 70/30 Raccordi per tubi a saldare di testa Sch40 per l'industria marittima

1.Descrizione del prodotto

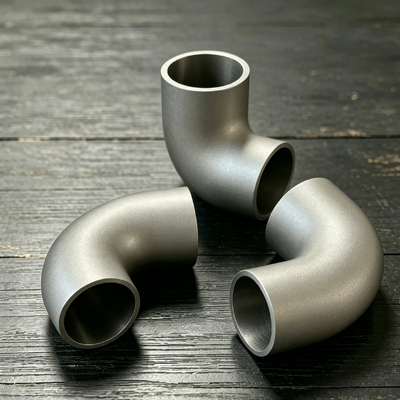

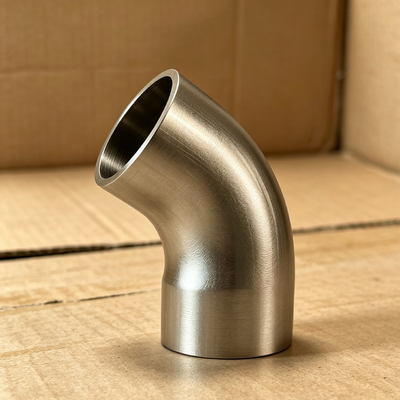

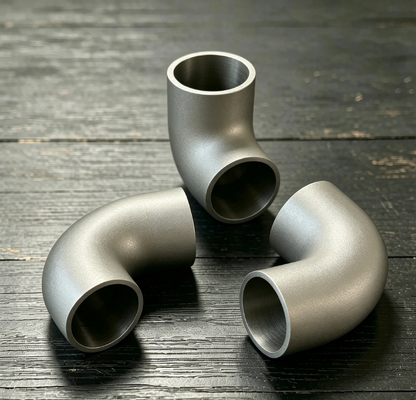

Il gomito in rame-nichel è un raccordo direzionale per tubazioni fabbricato con leghe di rame-nichel, principalmente nei gradi UNS C70600 (rame-nichel 90/10) e UNS C71500 (rame-nichel 70/30). Il prodotto presenta una struttura ad arco curvo con angoli di piegatura standard di 45°, 90° e 180°, con angoli personalizzati disponibili su disegno tecnico. Il raggio di curvatura del gomito è classificato come Lungo Raggio (R=1,5 × diametro nominale) e Corto Raggio (R=1,0 × diametro nominale).

I processi di produzione includono la formatura a spinta senza saldatura, l'estrusione a caldo e la piegatura a induzione a media frequenza, garantendo una microstruttura densa e uno spessore uniforme della parete. Le connessioni terminali sono disponibili nei tipi a saldare di testa (BW), a saldare a manicotto (SW) e filettate (NPT/BSP) per soddisfare i vari requisiti di installazione dei sistemi di tubazioni. Tutti i prodotti sono fabbricati e ispezionati in stretta conformità con gli standard internazionali ASME B16.9, DIN 86090 ed EEMUA 146, garantendo l'intercambiabilità dimensionale e una qualità costante in tutto il mondo.

2.Applicazioni del prodotto

Con eccellente resistenza alla corrosione e durata, i gomiti in rame-nichel sono ampiamente utilizzati nei seguenti settori industriali:

• Cantieristica navale e ingegneria marittima: Sistemi di raffreddamento ad acqua di mare su tutti i tipi di imbarcazioni, linee di trattamento dell'acqua di zavorra, tubazioni antincendio, sistemi di lavaggio del ponte; sistemi di montanti per piattaforme offshore, curve di espansione per condotte sottomarine; linee di raffreddamento negli impianti eolici offshore.

• Industria petrolchimica: Linee di trasmissione di petrolio e gas nelle raffinerie, tubazioni per il trattamento delle acque reflue saline negli impianti chimici, linee di trasmissione miste di petrolio/gas sulle piattaforme di produzione offshore, tubazioni di processo per moduli topside FPSO.

• Industria energetica e nucleare: Linee di acqua di raffreddamento in circolazione per condensatori di centrali termoelettriche, sistemi di raffreddamento per apparecchiature in impianti nucleari, circuiti di raffreddamento chiusi in centrali elettriche a turbina a gas/vapore a ciclo combinato.

• Progetti di desalinizzazione: Linee di ricircolo della salamoia nelle unità di distillazione flash multi-stadio (MSF) e a multiplo effetto (MED), linee di pretrattamento per osmosi inversa (RO).

• Uso industriale generale e civile: Sistemi di acqua refrigerata per condizionamento centralizzato su larga scala, linee di distribuzione di acqua purificata e acqua per preparazioni iniettabili in ambito farmaceutico, tubazioni di grado sanitario nell'industria alimentare e delle bevande, reti di teleriscaldamento e teleraffreddamento municipali.

3.Vantaggi del prodotto

1. Eccezionale resistenza alla corrosione dell'acqua di mare
Le leghe rame-nichel formano un film protettivo denso e altamente aderente di ossido di rame (Cu₂O) nell'acqua di mare in movimento, che possiede proprietà autoriparanti. Il C70600 presenta un tasso di corrosione uniforme ≤0,025 mm/anno in acqua di mare, mentre il C71500 raggiunge ≤0,018 mm/anno, con una vita utile che raggiunge 20~30 anni, superando di gran lunga le soluzioni in acciaio al carbonio rivestito (che richiedono tipicamente la sostituzione ogni 3~5 anni).

2. Antivegetativo naturale
Il rilascio continuo di ioni di rame crea un ambiente micro-tossico sulla superficie del tubo, inibendo efficacemente l'adesione di cirripedi, cozze, alghe e altri organismi marini. Ciò elimina la necessità di rivestimenti antivegetativi, offrendo benefici ambientali e riducendo sostanzialmente la frequenza di manutenzione e i costi di pulizia.

3. Eccellenti proprietà meccaniche
C70600 a temperatura ambiente: Trazione ≥290 MPa, Snervamento ≥110 MPa, Allungamento ≥30%; C71500: Trazione ≥370 MPa, Snervamento ≥130 MPa, Allungamento ≥30%. Il materiale presenta un'eccezionale tenacità con una forte resistenza agli impatti del colpo d'ariete e alle vibrazioni meccaniche.

4. Superior saldabilità
Elevata compatibilità durante la saldatura con tubi in rame-nichel dello stesso grado, adatta per processi TIG, MIG o SMAW. Il preriscaldamento e il trattamento termico post-saldatura sono generalmente non necessari. La resistenza alla corrosione della saldatura è verificata essere almeno equivalente al metallo base.

5. Economia eccezionale del ciclo di vita
Sebbene il costo di acquisto iniziale sia superiore a quello dell'acciaio al carbonio, la lunga durata di servizio, i bassi requisiti di manutenzione e l'eliminazione della sostituzione del rivestimento comportano costi operativi e di manutenzione totali pari al 60-70% dei sistemi in acciaio al carbonio rivestito, offrendo significativi vantaggi economici a lungo termine.

6. Dimensioni complete e consegna flessibile
La gamma di dimensioni copre da DN15 a DN600, con spessori di parete da Sch5S a XXS disponibili su tutta la linea di prodotti. Ordini personalizzati per dimensioni non standard, spessori di parete speciali e angoli non standard sono accettati con tempi di consegna brevi.

​

​4.Specifiche chiave del prodotto

FAQ

1. Siete una società commerciale o un produttore? Siamo un produttore, potete vedere la certificazione.

2. Quanto tempo è il vostro tempo di consegna? Generalmente sono 5-10 giorni se le merci sono in magazzino. O sono 15-20 giorni se le merci non sono in magazzino, è secondo la quantità.

3. Fornite campioni? È gratuito o extra? Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.

4. Quali sono i vostri termini di pagamento? Pagamento≤1000 USD, 100% in anticipo. Pagamento>=1000 USD, 50% T/T in anticipo, saldo prima della spedizione.
