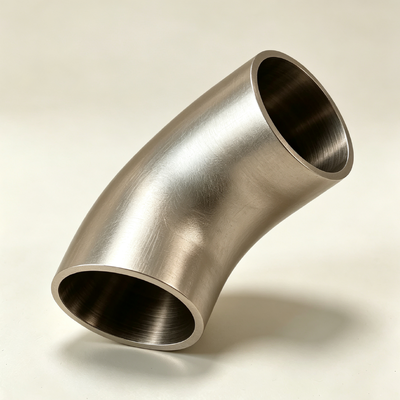

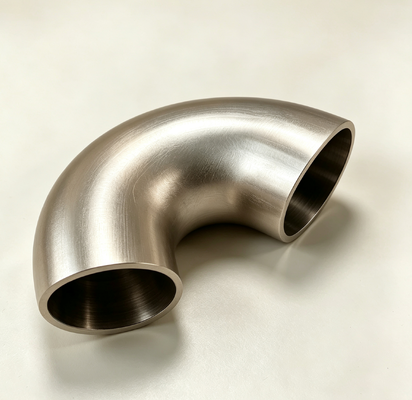

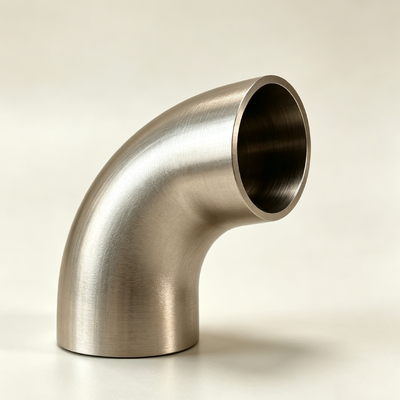

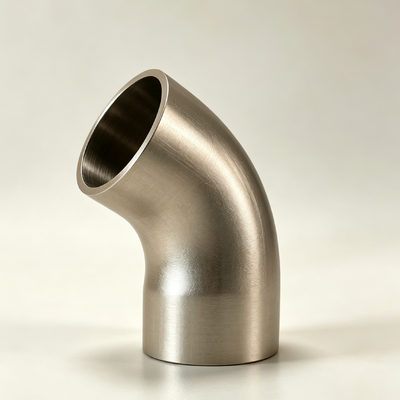

Accessori per tubi della saldatura di testa del gomito del nichel di rame 70/30 ASME B16.9 per l'offshore marino

70/30 Fittings per tubi di saldatura a coda di rame e nichel ASME B16.9

1.Descrizione del prodotto

Il gomito in rame e nichel è un componente direzionale di tubazioni specificamente progettato per ambienti di servizio altamente corrosivi.Il suo materiale di base è una lega di rame e nichel in soluzione solida con una struttura a reticolo cubico centrata sulla faccia, mantenendo un'eccellente stabilità microstrutturale a temperatura ambiente e intermedia.Questa proposta riguarda due sistemi di lega tradizionali ‘C70600 (90/10) e C71500 (70/30) ‘differenti per contenuto di nichel, che determina il loro comportamento di passivazione e la risposta meccanica in specifici media.

Il prodotto è fabbricato mediante un processo di stampaggio a caldo completo. I piccoli diametri (DN≤200) sono preferibilmente prodotti mediante stampaggio senza saldature per eliminare le vulnerabilità delle saldature;diametro medio (DN200~DN400) utilizzano processi di estrusione a caldo e dimensionamento, bilanciando costi e qualità; i diametri di grandi dimensioni (DN≥400) utilizzano la piegatura a induzione a media frequenza o la formazione saldata in piastra di acciaio per soddisfare le esigenze di grandi dimensioni.Tutti gli estremi del prodotto sono progettati per connessioni saldate a fusto, con interfacce a flange o a scanalatura disponibili anche su richiesta del cliente.

Ogni gomito è sottoposto a ispezione dimensionale, verifica del materiale tramite analisi dello spettro e controllo puntuale della durezza superficiale prima della spedizione.La marcatura del prodotto è applicata mediante timbraggio a basso stress o incisione laser per garantire una chiara identificazione senza danneggiare il substrato.

2.Applicazioni del prodotto

Questo prodotto è raccomandato per le seguenti condizioni di funzionamento tipiche, la cui selezione richiede una valutazione completa della composizione del mezzo, della temperatura di funzionamento e delle caratteristiche di flusso:

Scenario A: sistemi di trasporto dell'acqua di mare ambientale (temperatura ≤ 50°C, velocità 1~3m/s)
Adatto per l'acqua di raffreddamento a bordo, per i sistemi di refrigerazione dell'acqua di mare e per le linee di approvvigionamento idrico dei moli e degli impianti portuali.Lo spessore della parete Sch40S consente una durata minima di 15 anni.

Scenario B: sistemi di acqua di mare ad alta temperatura o acqua salata (temperatura 50-120°C, cloruro ≥10000 ppm)
Adatto ai tubi di entrata/uscita degli scambiatori di calore di acqua circolante delle centrali elettriche e ai sistemi idrici di raffreddamento delle attrezzature delle strutture nucleari.con spessore della parete aumentato ad almeno Sch80S per attenuare la corrosione accelerata a temperature elevate.

Scenario C: sistemi di acqua di mare carichi di sabbia o ad alta turbolenza (solidi ≥ 50 mg/l, velocità locale ≥ 4 m/s)
Adatto alle zone di ripulitura delle piattaforme offshore, alle curve di espansione dei gasdotti sottomarini e alle sezioni di tornitura dei tubi di scarico delle draghe.con uno spessore di parete aggiuntivo consentito (suggerito 2~3 mm superiore al valore calcolato) e rivestimenti resistenti all'usura opzionali o sovrapposizioni in lega rigida sul dorso del gomito.

Scenario D: condotte di materiali corrosivi chimici (pH 3~9, contenenti acidi organici o cloruri)
Adatto per la depurazione di salamoia in impianti chimici, circuiti di elettrolizzazione clor-alcali e trasferimento di intermedi farmaceutici.ma se sono presenti ammoniaca o composti amminici, C71500 deve essere sostituito o è necessario consultare il fabbricante.

Scenario E: Servizi alimentari e igienici puliti
Adatto per prodotti lattiero-caseari, bevande, acqua purificata e sistemi di iniezione di acqua.corredato di rapporti di prova estraibili da materiale di terzi.

3.Vantaggi del prodotto

Rispetto al gomito in acciaio al carbonio + rivestimento anticorrosione:

• Una volta che il rivestimento è danneggiato sull'acciaio al carbonio, la corrosione localizzata si accelera drasticamente, con una perforazione di buche che si verifica in appena 6 mesi;i gomiti in rame-nichel mantengono un tasso di corrosione costante anche quando graffiati, a causa del film di ossido auto- curativo.

• Le soluzioni in acciaio al carbonio richiedono un rivestimento o una sostituzione ogni 2 o 3 anni, mentre i gomiti in rame e nichel sono progettati per oltre 20 anni di servizio, dimostrando una chiara superiorità economica a lungo termine.

• Lo spessore non uniforme del rivestimento all'interno dei gomiti in acciaio al carbonio aumenta la resistenza locale al flusso;i gomiti in rame-nichel hanno un materiale omogeneo di parete con una rugosità equivalente costante lungo tutto il percorso di flusso.

Contrario all'acciaio inossidabile (316L, duplex) gomiti:

• In acque marine stagnanti, il 316L è vulnerabile alla corrosione delle fessure e alle buche, mentre gli acciai inossidabili duplessi sono sensibili all'input di calore di saldatura;Le leghe di rame e nichel sono insensibili a entrambe le modalità di guasto.

• Gli acciai inossidabili possono subire la corrosione da stress causata dalla crepa nell'acqua di mare contenente solfuro; le leghe di rame e nichel non presentano tale rischio.

• Le leghe di rame e nichel hanno una meccanicabilità superiore rispetto all'acciaio inossidabile duplex, riducendo il tempo di consegna del 30%.

Rispetto ai gomiti in lega di titanio:

• Le leghe di titanio offrono la massima resistenza alla corrosione, ma il costo del materiale è di circa 5 ~ 8 volte quello del rame-nickel, con maggiore difficoltà di lavorazione e tempi di consegna più lunghi.

• Le leghe di rame e nichel forniscono un'adeguata resistenza alla corrosione per la stragrande maggioranza dei servizi di acqua di mare;Il titanio deve essere considerato solo quando le temperature superano i 150 °C o le concentrazioni di cloruro superano i 50000 ppm.

- Quattro.Specifiche principali del prodotto
