Gomito senza saldatura CuNi 70/30 90° LR ASME B16.9 Resistente alle alte pressioni e alle temperature

Gomito Rame Nichel

1. Descrizione del prodotto

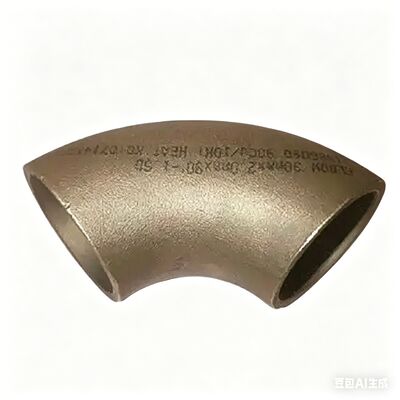

Il gomito LR a 90° senza saldatura CuNi 70/30 è realizzato in lega di rame-nichel di alta qualità (UNS C71500) utilizzando un processo di formatura senza saldatura. È prodotto secondo lo standard ASME B16.9, con estremità a saldare di testa per un facile collegamento. Il design a raggio lungo di 90 gradi (1,5D) garantisce un cambio graduale della direzione del flusso nei sistemi di tubazioni. Questo prodotto è ampiamente utilizzato nelle tubazioni dell'acqua di mare, nei sistemi di raffreddamento e in altre applicazioni industriali in cui è necessaria una buona resistenza alla corrosione.

2. Parametri chiave del prodotto

3. Applicazioni del prodotto

• Sistemi di tubazioni per il raffreddamento dell'acqua di mare

• Circuiti dell'acqua di raffreddamento

• Sistemi di trattamento acque industriali

• Collegamenti dello scambiatore di calore

• Tubazioni marine e offshore

• Linee di lavorazione chimica

• Sistemi di circolazione dell'acqua

4. Vantaggi del prodotto

1. Qualità senza soluzione di continuità: Realizzato con tubo senza saldatura, nessun cordone di saldatura all'interno del corpo del gomito, spessore della parete uniforme su tutta la superficie.

2. Buona resistenza alla corrosione: Il materiale CuNi 70/30 funziona bene in acqua di mare e in molti ambienti corrosivi, garantendo una lunga durata.

3. Design a flusso regolare: Il design 1.5D a lungo raggio riduce la resistenza al flusso e la caduta di pressione, garantendo un funzionamento efficiente del sistema.

4. Facile da saldare: Buona saldabilità con tubi CuNi abbinati, è possibile utilizzare il processo di saldatura TIG standard.

5. Ampio intervallo di temperature: Adatto a temperature di esercizio fino a 300°C, soddisfacendo diverse esigenze applicative.

6. Dimensioni standard: Realizzato secondo le dimensioni ASME B16.9, garantendo un buon adattamento con tubi e raccordi standard.

7. Lunga durata: Con un'installazione e un funzionamento corretti, il prodotto può funzionare per molti anni con una manutenzione minima.

5. Funzioni del prodotto

• Modificare la direzione del flusso di 90 gradi nei sistemi di tubazioni

• Collegare i tubi dello stesso diametro con giunti saldati di testa

• Mantenere un flusso regolare con una perdita di pressione ridotta

• Lavora in modo affidabile in condizioni operative normali

• Supporta la flessibilità del layout del sistema nella progettazione delle tubazioni

6. Istruzioni per l'utente

Prima dell'installazione:

1. Controllare il gomito per eventuali danni durante il trasporto.

2. Verifica che le dimensioni, lo spessore delle pareti e la qualità del materiale corrispondano alle tue esigenze.

3. Pulire le estremità della saldatura per rimuovere sporco, olio e ossidi.

4. Utilizzare strumenti dedicati per la preparazione del materiale rame-nichel.

Passaggi di installazione:

1. Allineare le estremità del gomito con i tubi di accoppiamento, mantenere uno spazio adeguato per la saldatura.

2. Saldatura a punti in 4 punti attorno al giunto.

3. Utilizzare la saldatura TIG con filo di apporto CuNi idoneo.

4. Controllare la temperatura di saldatura, evitare il surriscaldamento.

5. Utilizzare la protezione contro il gas argon durante la saldatura.

6. Pulire l'area di saldatura dopo ogni passata.

Dopo l'installazione:

1. Controllare visivamente tutte le saldature per eventuali difetti superficiali.

2. Eseguire il test di pressione come richiesto dalle specifiche del progetto.

3. Controllare eventuali perdite dalle giunzioni.

7. Precauzioni del prodotto

1. Conservare in un'area interna asciutta e pulita, lontano da umidità e polvere.

2. Mantenere separato dai prodotti in acciaio al carbonio durante lo stoccaggio.

3. Maneggiare con cura durante il trasporto, evitare cadute o urti.

4. Non utilizzare in ambienti contenenti ammoniaca.

5. Utilizzare un gas di protezione argon adeguato durante la saldatura.

6. Pulire accuratamente tutte le aree di saldatura dopo la saldatura.

7. Utilizzare strumenti dedicati per materiale rame-nichel per evitare la contaminazione.

8. Informazioni sulla spedizione

• Origine della spedizione: Cina

• Tempi di consegna: Taglie standard 3-7 giorni lavorativi; dimensioni personalizzate 15-30 giorni

• Metodi di spedizione: Espresso (DHL/FedEx/UPS) per piccoli ordini; Trasporto marittimo per ordini all'ingrosso; Trasporto aereo disponibile per ordini urgenti

• Documenti forniti: Fattura commerciale, Lista di imballaggio, Certificato di prova dei materiali

• Termini commerciali: FOB, CIF, CFR disponibili

• Monitoraggio: Numero di tracciamento fornito dopo la spedizione

9. Informazioni sul pagamento

• Metodi di pagamento: Bonifico bancario T/T, Lettera di credito

• Termini: pagamento anticipato del 30%, saldo del 70% prima della spedizione

• Valuta: USD, EUR accettati

• Per la prima collaborazione si applicano termini di pagamento standard. Termini flessibili disponibili per i clienti consolidati.

10. Informazioni sull'imballaggio

• Formati piccoli: scatola di cartone con pluriball

• Dimensioni medie: cassa in compensato o cassa in legno

• Grandi formati: Pallet con cassa di legno

• Tutti i prodotti protetti con rivestimento antiruggine prima dell'imballaggio

• Confezione personalizzata disponibile su richiesta

• Imballo standard compreso nel prezzo

11. Servizio post-vendita

• Garanzia: 12 mesi dalla data di spedizione contro i difetti di fabbricazione

• Supporto tecnico: Disponibile tramite e-mail o messaggio per domande sul prodotto

• Problemi di qualità: Relazione entro 30 giorni dal ricevimento per valutazione e deliberazione

• Reso/Cambio: Accettato per problemi di qualità verificati; il cliente si fa carico della spedizione per resi non di qualità

• Tempo di risposta: Rispondiamo alle richieste entro 24 ore nei giorni lavorativi

• 1. Sei una società commerciale o un produttore?
  Siamo produttori, puoi vedere la certificazione.
  2. Quanto tempo è il tempo di consegna?
  Generalmente sono 5-10 giorni se la merce è in stock. oppure sono 15-20 giorni se la merce non è in magazzino, in base alla quantità.
  3. Fornite campioni? è gratuito o extra?
  Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.
  4. Quali sono i termini di pagamento?
  Pagamento <=1000 USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
