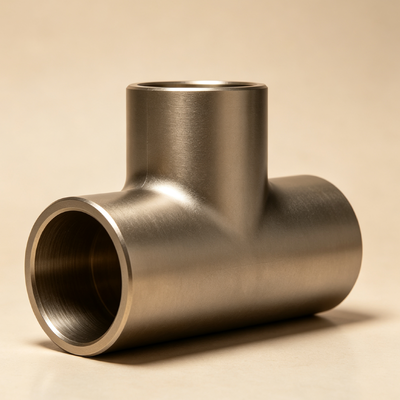

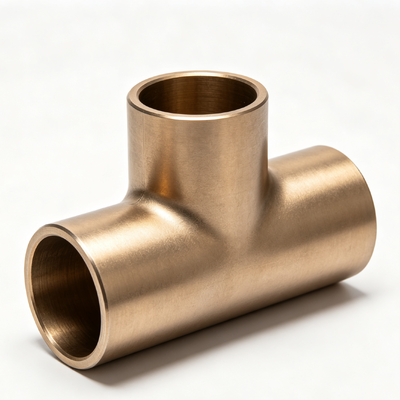

Raccordo a T in rame-nichel CuNi 70/30 per uso marino, grado marino, ASME B16.5 Classe 150

Raccordo a T in Rame-Nichel CuNi 70/30 Grado Marino per Tubi ASME B16.5 Classe 150

1. Descrizione del Prodotto

Un raccordo a T in Rame-Nichel è un raccordo per tubi a forma di T realizzato in lega di rame-nichel, utilizzato per la deviazione del flusso, la combinazione o la connessione di diramazione a 90° nei sistemi di tubazioni per navi, ingegneria offshore, piattaforme offshore e servizi con fluidi corrosivi. Per struttura, è classificato in raccordo a T uguale e raccordo a T ridotto. Per processo di fabbricazione, include raccordo a T senza saldatura spinto a caldo, raccordo a T fucinati con stampo e raccordo a T saldato. Per connessione terminale, include raccordo a T a saldare di testa, raccordo a T a saldare a manicotto e raccordo a T filettato.

I gradi di materiale tipici sono C70600 (90/10 CuNi) e C71500 (70/30 CuNi). La lega di rame-nichel 90/10 è a base di rame, contenente circa il 10% di nichel, con piccole aggiunte di ferro e manganese, offrendo un'eccellente resistenza alla corrosione dell'acqua di mare, prestazioni anti-incrostazione e buone proprietà meccaniche generali. Il prodotto è solitamente ricotto in soluzione, decapato e passivato. Ogni lotto è tracciabile per numero di colata e numero di lotto. I certificati dei materiali possono essere forniti secondo EN 10204 3.1 o 3.2, e possono essere richieste certificazioni di società di classificazione come ABS, DNV, CCS, LR, NK, BV e KR.

Questo fascicolo tecnico è applicabile ai raccordi a T in Rame-Nichel fabbricati secondo i requisiti ASME, ASTM, DIN, EEMUA, MSS e delle società di classificazione, per la progettazione, l'approvvigionamento, l'ispezione e la certificazione di sistemi di tubazioni navali e offshore.

2. Applicazioni

I raccordi a T in Rame-Nichel sono adatti per i seguenti sistemi e condizioni di servizio:

• Sistemi di raffreddamento ad acqua di mare, sistemi di mandata antincendio, sistemi di acqua di zavorra e sistemi di drenaggio delle sentine sulle navi;

• Tubazioni di trasporto, raffreddamento e antincendio dell'acqua di mare su piattaforme offshore, FPSO e unità di perforazione offshore;

• Sistemi di acqua di raffreddamento per impianti di desalinizzazione e centrali elettriche costiere;

• Tubazioni di trasporto di fluidi corrosivi negli impianti petrolchimici;

• Scambiatori di calore, condensatori, refrigeratori e sistemi di distribuzione tubazioni;

• Industrie farmaceutiche, alimentari, metallurgiche e altre che richiedono elevata resistenza alla corrosione e pulizia.

I fluidi applicabili includono acqua di mare, salamoia, acqua dolce e alcuni fluidi chimici corrosivi.
Gli ambienti applicabili includono condizioni di elevata salinità, umidità, acqua di mare in movimento e condizioni atmosferiche marine.
Gli scenari di certificazione tipici includono la certificazione del prodotto da parte della società di classificazione, l'approvazione di fabbrica, l'approvazione di tipo e i test con testimonianza di progetto.

3. Vantaggi

• Eccellente resistenza alla corrosione dell'acqua di mare, specialmente in ambienti con acqua di mare in movimento;

• Forte resistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione;

• Il lento rilascio di ioni di rame inibisce il biofouling marino;

• Buona saldabilità, adatta per saldatura TIG, MIG e ad arco;

• Buon equilibrio tra resistenza e tenacità, in grado di sopportare fluttuazioni di pressione e vibrazioni;

• Non magnetico, adatto per apparecchiature e sistemi magneticamente sensibili;

• Lunga durata e basso costo di manutenzione, offrendo una buona economia del ciclo di vita;

• Certificati dei materiali completi, rapporti di ispezione e documenti delle società di classificazione disponibili;

• Tracciabilità per numero di colata, numero di lotto e numero di certificato, soddisfacendo i requisiti di audit navale e offshore;

• Possono essere organizzati test con testimonianza di terze parti, PMI, NDT e test idrostatici secondo necessità.

4. Funzioni

• Divide un flusso di fluido in due percorsi, o combina due flussi in uno in un sistema di tubazioni;

• Fornisce una connessione di diramazione a 90° e un cambio di direzione;

• Il raccordo a T ridotto consente la transizione del diametro del tubo durante la divisione o la combinazione del flusso;

• Agisce come un componente standard di connessione portante pressione, garantendo resistenza della connessione e affidabilità della tenuta;

• Adatto per il funzionamento a lungo termine in condizioni di alta pressione, alta temperatura, fluidi corrosivi e ambienti marini;

• Soddisfa i requisiti di tracciabilità e completezza documentale per progetti certificati da società di classificazione.

5. Specifiche Chiave
