ASME B16.9 70/30 Reduttore concentrico di rame e nichel con consegna rapida

Riduttore Concentrico in Rame Nichel 70/30 Diretto di Fabbrica ASME B16.9 Consegna Rapida

1.Descrizione del Prodotto

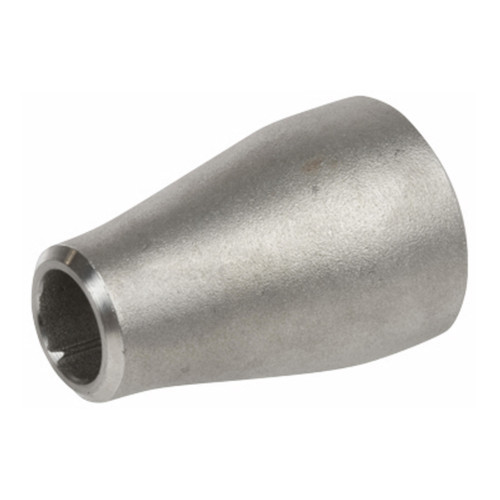

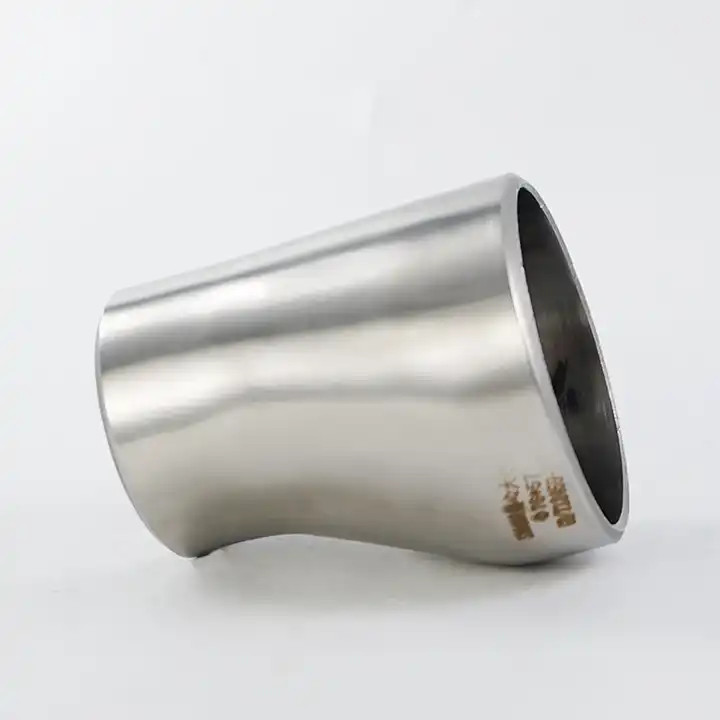

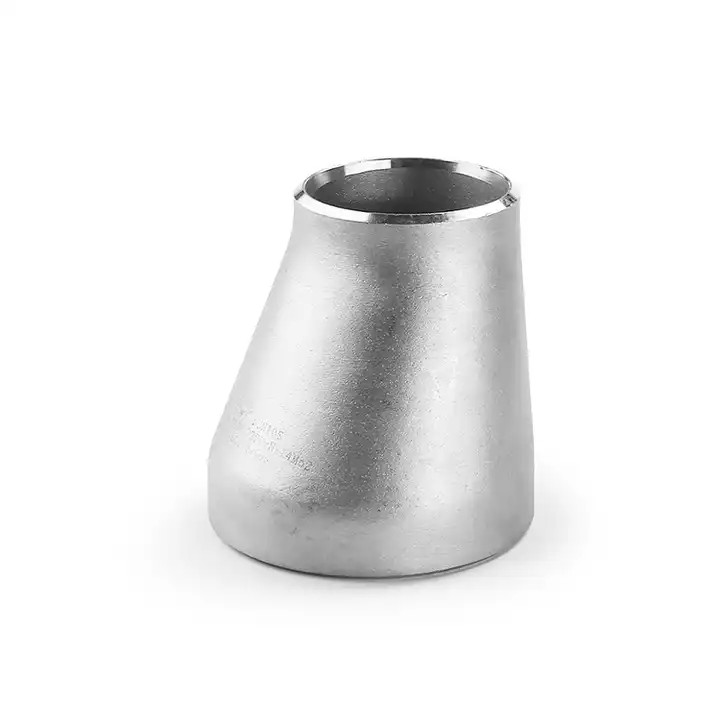

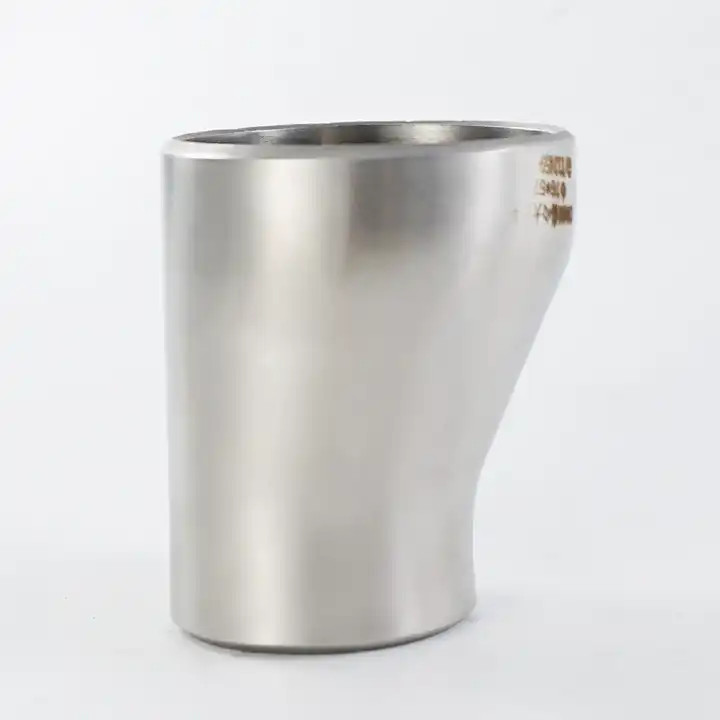

Il raccordo riduttore in rame nichel è un connettore di transizione di diametro utilizzato nei sistemi di tubazioni per unire tubi di diverse dimensioni. È prodotto in lega di rame nichel, con gradi standard che includono il tipo 90/10 (UNS C70600, corrispondente a BFe10-1-1) e il tipo 70/30 (UNS C71500, corrispondente a B30). Il prodotto viene formato tramite forgiatura a caldo e trattamento termico di soluzione, caratterizzato da un foro interno conico preciso che garantisce una transizione fluida dei fluidi durante i cambi di diametro. Strutturalmente, il raccordo è disponibile in configurazioni concentriche ed eccentriche – il tipo concentrico è adatto per applicazioni che richiedono l'allineamento della linea centrale, come montanti verticali o punti di aspirazione/scarico della pompa; il tipo eccentrico è comunemente utilizzato nelle tubazioni orizzontali, mantenendo un'elevazione inferiore costante per facilitare il drenaggio del mezzo residuo allo spegnimento del sistema. I raccordi sono fabbricati e ispezionati in conformità con ASME B16.9, DIN 86089 e GB/T 12459, con connessioni terminali offerte in tipi a saldare di testa, a saldare a manicotto, filettati o flangiati, coprendo la stragrande maggioranza dei requisiti di connessione ingegneristica.

Questo prodotto è principalmente applicato in sistemi di tubazioni che gestiscono acqua di mare, soluzioni saline e mezzi chimici corrosivi. Applicazioni specifiche includono: linee di acqua di raffreddamento, acqua antincendio e acqua di zavorra su navi commerciali (portarinfuse oceaniche, petroliere, navi gasiere GNL); linee di acqua di processo su impianti offshore; linee di aspirazione, pre-trattamento, trattamento a membrana e scarico salamoia negli impianti di desalinizzazione; sistemi di raffreddamento a circolazione e sistemi di raffreddamento ausiliari nelle centrali elettriche costiere; tubazioni per scambiatori di calore e linee di trasferimento di materiali corrosivi in raffinerie e imprese chimiche; punti di transizione di diametro nei sistemi di approvvigionamento idrico municipale e trattamento delle acque reflue; e tubazioni per refrigerazione/aria condizionata e acqua di raffreddamento a circolazione in grandi edifici commerciali e impianti industriali.

2.Applicazioni del Prodotto

Attributi di Prestazione:

• L'aggiunta di nichel migliora significativamente la stabilità del film passivo, con conseguente bassa suscettibilità alla corrosione per vaiolatura e interstiziale in ambienti clorurati, con un attacco localizzato minimo anche durante l'immersione prolungata in acqua di mare quiescente.

• Il materiale combina una durezza moderata con una buona tenacità, consentendo di resistere all'usura erosiva da parte di acqua di mare contenente sabbia o fluidi contenenti particelle solide, mantenendo una superficie interna liscia anche a elevate velocità di flusso.

• Il lento rilascio continuo di ioni di rame dalle superfici bagnate crea un ambiente deterrente naturale contro alghe, molluschi e altri organismi di fouling acquatico, contribuendo a preservare la sezione trasversale di flusso e riducendo la frequenza di pulizia.

• Il coefficiente di dilatazione termica del materiale è vicino a quello degli acciai per tubi comunemente utilizzati, con conseguenti stress termici moderati all'unione durante i cicli di temperatura, il che beneficia la durata di servizio delle giunzioni saldate e delle connessioni tubolari adiacenti.

• Con procedure di saldatura e materiali d'apporto appropriati, la microstruttura e le proprietà del metallo d'apporto possono eguagliare quelle del metallo base, con zone di saldatura che presentano una resistenza alla corrosione essenzialmente comparabile al materiale base.

• Da una prospettiva di ciclo di vita, i raccordi in lega rame-nichel offrono vite di servizio significativamente più lunghe rispetto all'acciaio al carbonio ordinario e ai prodotti zincati in condizioni corrosive identiche; nonostante costi iniziali più elevati, l'economia complessiva è superiore considerando i costi di sostituzione e le perdite dovute ai tempi di inattività.

Ruoli Funzionali:

• Come elemento di cambio diametro, realizza connessioni fluide tra tubi grandi e piccoli, risolvendo difficoltà di installazione causate da disallineamenti dimensionali.

• Attraverso l'effetto guida del cono interno, la velocità del fluido viene gradualmente regolata attraverso la zona di transizione, prevenendo un'intensificazione della turbolenza o regioni di bassa pressione localizzate causate da bruschi cambiamenti di sezione.

• La configurazione eccentrica mantiene un'elevazione inferiore costante nei tratti orizzontali, consentendo al liquido residuo di drenare per gravità dopo lo spegnimento del sistema e facilitando il passaggio fluido di pig di pulizia prima della messa in servizio.

• Le estremità a saldare di testa, dopo fusione con il corpo del tubo, formano una struttura continua interamente metallica senza elementi di tenuta staccabili, eliminando il rischio di perdite dovute all'invecchiamento e rendendole adatte per impianti di produzione continua.

• I prodotti sono fabbricati secondo le pressioni nominali, consentendo agli utenti di selezionare la classe appropriata in base alle condizioni di progettazione del sistema, garantendo la sicurezza in condizioni operative normali ed eventi di sovrapressione a breve termine.

• Tutte le dimensioni esterne e di interfaccia sono lavorate secondo specifiche standard, consentendo la connessione diretta con tubi e raccordi della stessa specifica senza trattamenti speciali in campo, semplificando la manutenzione e la sostituzione.

​

​4.Specifiche Chiave del Prodotto

FAQ

1. Siete una società commerciale o un produttore? Siamo un produttore, potete vedere la certificazione.

2. Quanto tempo è il vostro tempo di consegna? Generalmente sono 5-10 giorni se la merce è in magazzino. Oppure sono 15-20 giorni se la merce non è in magazzino, è in base alla quantità.

3. Fornite campioni? È gratuito o extra? Sì, potremmo offrire il campione gratuitamente ma è necessario pagare il costo del trasporto.

4. Quali sono i vostri termini di pagamento? Pagamento=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
