SS304 Staglio di acciaio inossidabile - resistente alla corrosione ASME B16.9 Compatibile

Raccordo a saldare a manicotto per flange a giunto libero in SS304 per tubazioni resistenti alla corrosione

1. Descrizione del prodotto

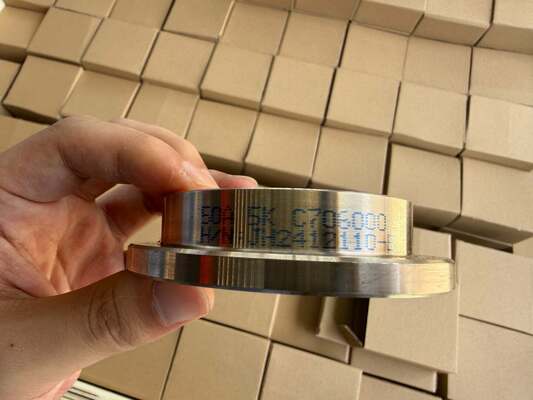

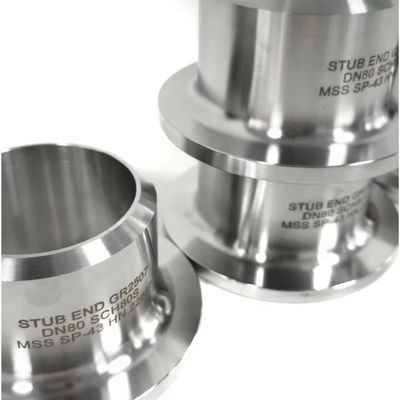

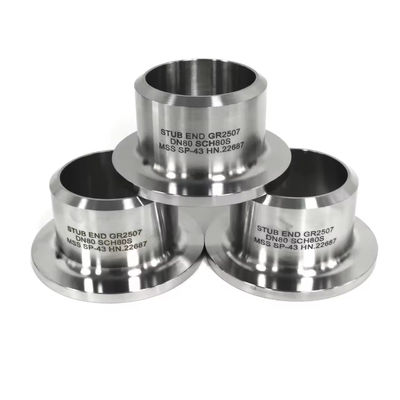

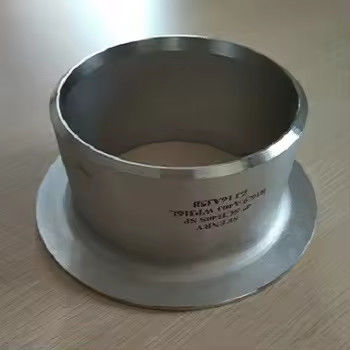

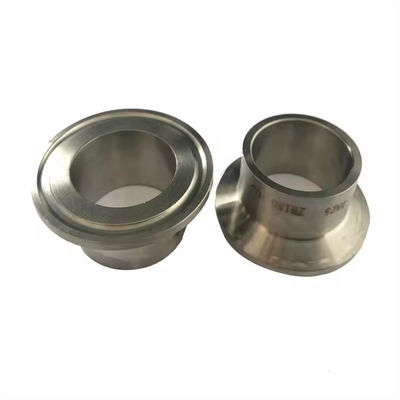

Raccordo a saldare a manicotto per flange a giunto libero in SS304 per tubazioni resistenti alla corrosione è un raccordo a saldare di alta qualità progettato per l'uso con flange a giunto libero. Comunemente noto anche come raccordo a manicotto per flange a giunto libero, questo raccordo presenta un'estremità svasata che si appoggia sulla faccia della flangia e un'estremità piana smussata per la saldatura a testa per la tubazione. Realizzato in acciaio inossidabile SS304 di prima qualità, questo raccordo a manicotto offre un'eccellente resistenza alla corrosione e durata per applicazioni industriali esigenti. La configurazione di tipo A con conicità lunga garantisce una transizione fluida del flusso ed è compatibile con le flange a giunto libero standard.

2. Specifiche chiave

3. Applicazioni

Il raccordo a manicotto SS304 è ampiamente utilizzato nei sistemi di tubazioni in molteplici settori:

• Petrolio e gas– connessioni di tubazioni e raffinerie

• Petrolchimico e chimico– gestione di fluidi corrosivi

• Alimenti e bevande– sistemi di tubazioni sanitarie

• Farmaceutico– ambienti puliti e sterili

• Trattamento acque e HVAC– tubazioni industriali generali

• Generazione di energia– sistemi di vapore e acqua di raffreddamento

4. Vantaggi del prodotto

• Soluzione conveniente– Solo il raccordo a manicotto deve corrispondere alla lega del tubo; la flangia a giunto libero può essere in acciaio al carbonio, riducendo significativamente i costi dei materiali, specialmente per sistemi di grande diametro

• Manutenzione facile– La flangia a giunto libero può scorrere liberamente sul raccordo a manicotto ed essere rimossa senza tagliare le saldature, consentendo un'ispezione, pulizia o modifica rapida del sistema

• Installazione flessibile– La flangia ruota di 360° attorno al raccordo a manicotto, semplificando l'allineamento dei fori dei bulloni ed eliminando i problemi di allineamento comuni con le flange a collo di saldatura

• Resistente alla corrosione– Il materiale SS304 offre un'eccellente resistenza all'ossidazione e a vari fluidi corrosivi, garantendo una lunga durata

• Precisione dimensionale– Prodotto secondo ASME B16.9 con tolleranze rigorose, garantendo una perfetta compatibilità con le flange a giunto libero standard

5. Funzioni del prodotto

• Crea una connessione flangiata che consente un facile smontaggio senza tagliare le saldature dei tubi

• Fornisce una superficie di tenuta liscia e continua che corrisponde alla faccia della flangia a giunto libero

• Consente l'espansione termica e il movimento del tubo senza sollecitare il giunto

• Permette l'uso di flange di supporto di grado inferiore mantenendo la resistenza alla corrosione sulla faccia di tenuta

6. Istruzioni di installazione

1. Far scorrere la flangia a giunto libero sul tubo o sul raccordo a manicotto prima della saldatura

2. Saldare a testa l'estremità piana (smussata) del raccordo a manicotto alla tubazione utilizzando procedure di saldatura qualificate

3. Assicurarsi che l'estremità svasata (lembo) sia precisamente allineata al termine del tubo

4. Far scorrere la flangia a giunto libero sul raccordo a manicotto, appoggiandola contro il retro della svasatura

5. Allineare i fori dei bulloni della flangia con la flangia di accoppiamento e imbullonare

6. La guarnizione sigilla tra l'estremità svasata e la faccia della flangia di accoppiamento

Nota: Per i raccordi a manicotto di tipo A (modello lungo), lo spessore del lembo non deve essere inferiore allo spessore della parete nominale del tubo di collegamento.

7. Precauzioni

• Assicurarsi che lo schedule del tubo corrisponda allo spessore della parete del raccordo a manicotto per un corretto adattamento

• Verificare che il materiale del raccordo a manicotto sia compatibile con il fluido di servizio e la temperatura

• Non saldare direttamente la flangia a giunto libero al tubo – la flangia deve rimanere libera di ruotare

• Utilizzare procedure di saldatura appropriate (WPS qualificate) per le connessioni a saldare a testa

• Per applicazioni ad alta pressione, confermare che la pressione nominale corrisponda ai requisiti del sistema

• Ispezionare la faccia del lembo per graffi o danni prima dell'installazione per garantire una corretta tenuta

8. Spedizione e consegna

9. Termini di pagamento

10. Imballaggio

Imballaggio standard per l'esportazione:

• Ogni raccordo a manicotto avvolto singolarmente con rivestimento antiruggine

• Imballato in sacchetti di nylon o pellicola di plastica per prevenire l'umidità

• Fissato in casse di legno o pallet per il trasporto marittimo

• Imballaggio personalizzato disponibile su richiesta

11. Resi, scambi e post-vendita

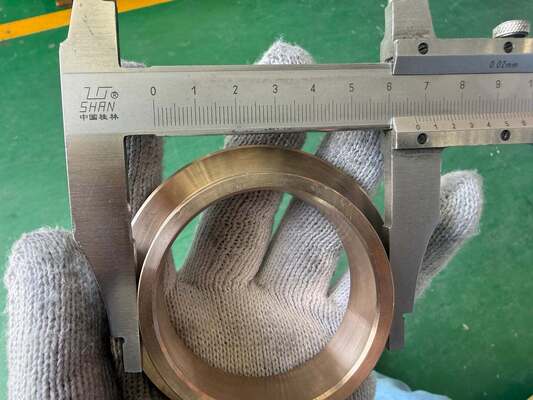

• Garanzia di qualità– 100% di ispezione prima della spedizione; tutti i prodotti sono conformi agli standard ASME B16.9

• Politica di reso– Resi accettati entro 30 giorni per difetti di fabbricazione (soggetti a ispezione)

• Scambio– Sostituzione gratuita per qualsiasi prodotto non conforme confermato da ispezione di terze parti

• Politica sui campioni– Campioni gratuiti disponibili; l'acquirente copre i costi di trasporto

• Supporto tecnico– Risposta 24 ore su 24 a tutte le richieste tecniche

• Ordini personalizzati– Dimensioni, materiali e finiture personalizzate disponibili su richiesta
