SS304 Fittings per le estremità dei bastoni resistenti alla corrosione

Raccordi Stub End in SS304 industriale, connettore per tubi a giunto a sovrapposizione saldato di testa con resistenza alla corrosione per petrolchimico

1. Descrizione del prodotto

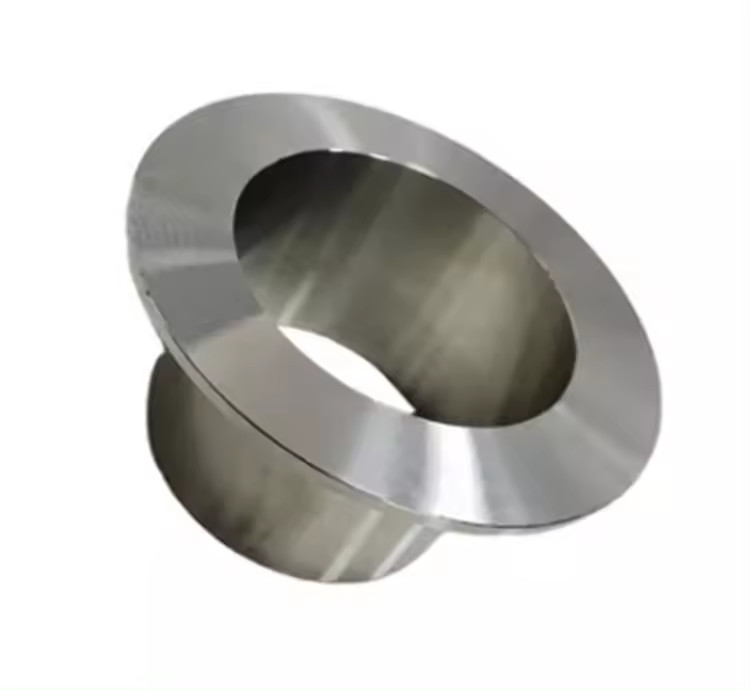

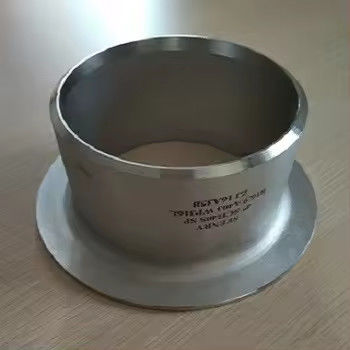

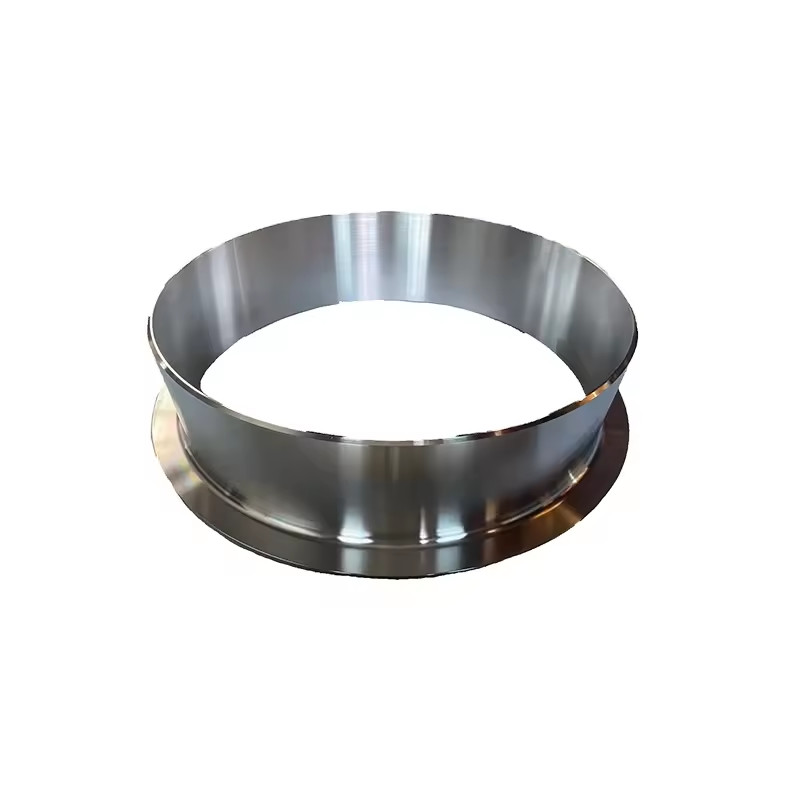

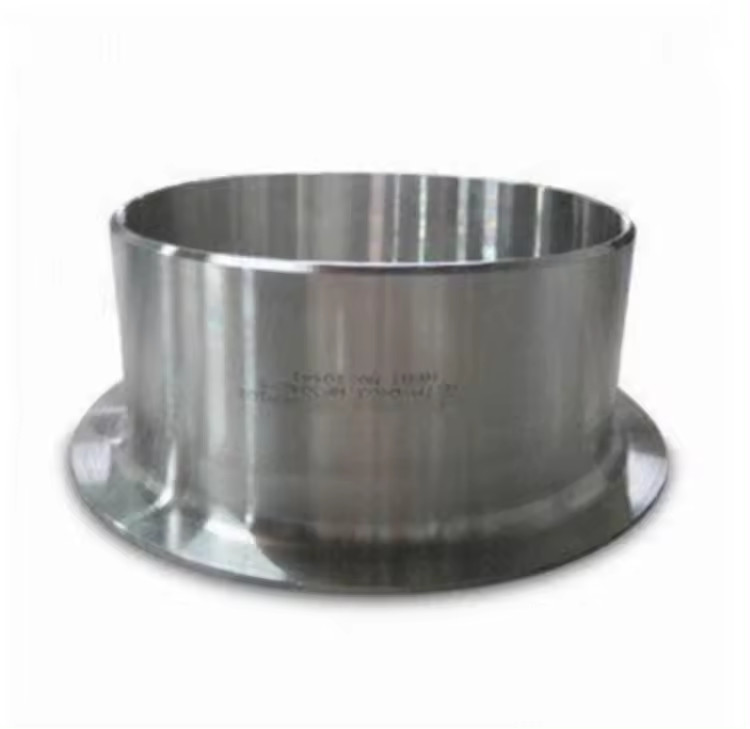

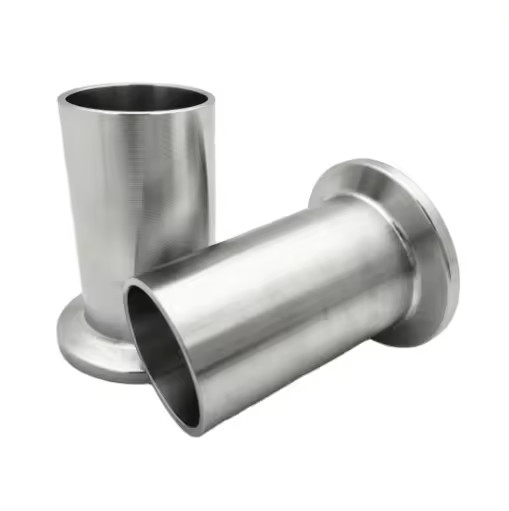

Lo Stub End in acciaio inossidabile SS304 è un raccordo per tubi saldato di testa di alta qualità progettato per l'uso con flange a giunto a sovrapposizione. Comunemente noto anche come stub end a giunto a sovrapposizione, questo raccordo presenta un'estremità svasata che si appoggia sulla faccia della flangia e un'estremità piana smussata per la saldatura di testa alla tubazione. Prodotto in acciaio inossidabile SS304 di prima scelta, questo stub end offre un'eccellente resistenza alla corrosione e durata per applicazioni industriali esigenti. La configurazione di tipo A con conicità lunga garantisce una transizione fluida del flusso ed è compatibile con le flange a giunto a sovrapposizione standard.

2. Specifiche chiave

3. Applicazioni

Lo Stub End SS304 è ampiamente utilizzato nei sistemi di tubazioni in molteplici settori:

• Petrolio e gas– connessioni di tubazioni e raffinerie

• Petrolchimico e chimico– gestione di fluidi corrosivi

• Alimentare e bevande– sistemi di tubazioni sanitarie

• Farmaceutico– ambienti puliti e sterili

• Trattamento acque e HVAC– tubazioni industriali generali

• Generazione di energia– sistemi di vapore e acqua di raffreddamento

4. Vantaggi del prodotto

• Soluzione conveniente– Solo lo stub end deve corrispondere alla lega del tubo; la flangia a giunto a sovrapposizione può essere in acciaio al carbonio, riducendo significativamente i costi dei materiali, specialmente per sistemi di grande diametro

• Manutenzione facile– La flangia a giunto a sovrapposizione può scorrere liberamente sullo stub end ed essere rimossa senza tagliare le saldature, consentendo un'ispezione, pulizia o modifica rapida del sistema

• Installazione flessibile– La flangia ruota di 360° attorno allo stub end, rendendo semplice l'allineamento dei fori dei bulloni ed eliminando i problemi di allineamento comuni con le flange a collo di saldatura

• Resistente alla corrosione– Il materiale SS304 offre un'eccellente resistenza all'ossidazione e a vari fluidi corrosivi, garantendo una lunga durata

• Precisione dimensionale– Prodotto secondo ASME B16.9 con tolleranze rigorose, garantendo una perfetta compatibilità con le flange a giunto a sovrapposizione standard

5. Funzioni del prodotto

• Crea una connessione flangiata che consente un facile smontaggio senza tagliare le saldature dei tubi

• Fornisce una superficie di tenuta liscia e continua che corrisponde alla faccia della flangia a giunto a sovrapposizione

• Accomoda l'espansione termica e il movimento del tubo senza stressare il giunto

• Consente l'uso di flange di supporto di grado inferiore mantenendo la resistenza alla corrosione sulla faccia di tenuta

6. Istruzioni di installazione

1. Far scorrere la flangia a giunto a sovrapposizione sul tubo o sullo stub end prima della saldatura

2. Saldare di testa l'estremità piana (smussata) dello stub end alla tubazione utilizzando procedure di saldatura qualificate

3. Assicurarsi che l'estremità svasata (labbro) sia precisamente allineata al termine del tubo

4. Far scorrere la flangia a giunto a sovrapposizione sullo stub end, appoggiandola contro il retro dello svaso

5. Allineare i fori dei bulloni della flangia con la flangia di accoppiamento e imbullonare

6. La guarnizione sigilla tra l'estremità svasata e la faccia della flangia di accoppiamento

Nota: Per gli stub end di tipo A (modello lungo), lo spessore del labbro non deve essere inferiore allo spessore nominale della parete del tubo di collegamento.

7. Precauzioni

• Assicurarsi che lo schedule del tubo corrisponda allo spessore della parete dello stub end per un corretto accoppiamento

• Verificare che il materiale dello stub end sia compatibile con il fluido di servizio e la temperatura

• Non saldare la flangia a giunto a sovrapposizione direttamente al tubo – la flangia deve rimanere libera di ruotare

• Utilizzare procedure di saldatura appropriate (WPS qualificate) per le connessioni saldate di testa

• Per applicazioni ad alta pressione, confermare che la pressione nominale corrisponda ai requisiti del sistema

• Ispezionare la faccia del labbro per graffi o danni prima dell'installazione per garantire una corretta tenuta

8. Spedizione e consegna

9. Termini di pagamento

10. Imballaggio

Imballaggio standard per l'esportazione:

• Ogni stub end avvolto singolarmente con rivestimento oleoso antiruggine

• Confezionato in sacchetti di nylon o pellicola di plastica per prevenire l'umidità

• Fissato in casse di legno o pallet per il trasporto marittimo

• Imballaggio personalizzato disponibile su richiesta

11. Resi, scambi e post-vendita

• Garanzia di qualità– 100% di ispezione prima della spedizione; tutti i prodotti sono conformi agli standard ASME B16.9

• Politica di reso– Resi accettati entro 30 giorni per difetti di fabbricazione (soggetti a ispezione)

• Scambio– Sostituzione gratuita per qualsiasi prodotto non conforme confermato da ispezione di terze parti

• Politica sui campioni– Campioni gratuiti disponibili; l'acquirente copre i costi di trasporto

• Supporto tecnico– Risposta 24 ore su 24 a tutte le richieste tecniche

• Ordini personalizzati– Dimensioni, materiali e finiture personalizzate disponibili su richiesta
