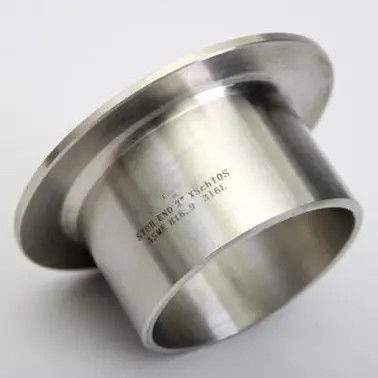

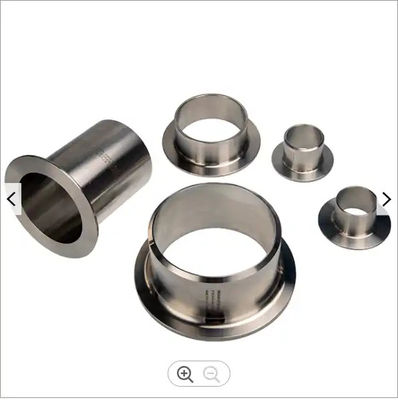

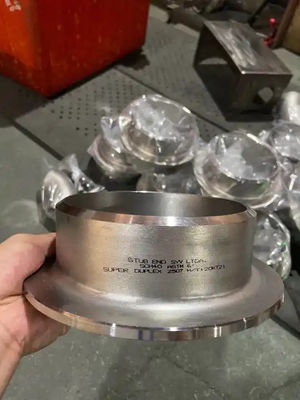

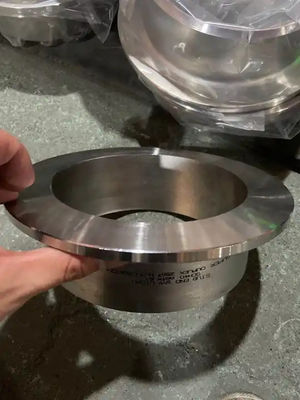

Estremità del troncone del giunto sovrapposto ASTM A403 SS304, raccordi per tubi resistenti alla corrosione con saldatura di testa

Raccordo a testa di saldatura a sovrapposizione SS304 ASTM A403, Raccordi per tubi resistenti alla corrosione a saldare di testa

1. Descrizione del prodotto

Raccordo a testa di saldatura a sovrapposizione SS304, raccordo per tubi a saldare di testa per tubazioni resistenti alla corrosione è un raccordo per tubi a saldare di testa di alta qualità progettato per l'uso con flange a sovrapposizione. Comunemente noto anche come raccordo a testa di saldatura a sovrapposizione, questo raccordo presenta un'estremità svasata che si appoggia sulla faccia della flangia e un'estremità smussata piana per la saldatura di testa alla tubazione. Prodotto in acciaio inossidabile SS304 di prima qualità, questo raccordo a testa di saldatura offre un'eccellente resistenza alla corrosione e durata per applicazioni industriali esigenti. La configurazione di tipo A con conicità lunga garantisce una transizione fluida del flusso ed è compatibile con le flange a sovrapposizione standard.

2. Specifiche chiave

3. Applicazioni

Il raccordo a testa di saldatura SS304 è ampiamente utilizzato nei sistemi di tubazioni in molteplici settori:

• Petrolio e gas- connessioni di tubazioni e raffinerie

• Petrolchimico e chimico- gestione di fluidi corrosivi

• Alimentare e bevande- sistemi di tubazioni sanitarie

• Farmaceutico- ambienti puliti e sterili

• Trattamento acque e HVAC- tubazioni industriali generali

• Generazione di energia- sistemi di vapore e acqua di raffreddamento

4. Vantaggi del prodotto

• Soluzione conveniente- Solo il raccordo a testa di saldatura deve corrispondere alla lega del tubo; la flangia a sovrapposizione può essere in acciaio al carbonio, riducendo significativamente i costi dei materiali, specialmente per sistemi di grande diametro

• Manutenzione facile- La flangia a sovrapposizione può scorrere liberamente sul raccordo a testa di saldatura ed essere rimossa senza tagliare le saldature, consentendo un'ispezione, pulizia o modifica rapida del sistema

• Installazione flessibile- La flangia ruota di 360° attorno al raccordo a testa di saldatura, rendendo semplice l'allineamento dei fori dei bulloni ed eliminando i problemi di allineamento comuni con le flange a collo di saldatura

• Resistente alla corrosione- Il materiale SS304 offre un'eccellente resistenza all'ossidazione e a vari fluidi corrosivi, garantendo una lunga durata

• Precisione dimensionale- Prodotto secondo ASME B16.9 con tolleranze rigorose, garantendo una perfetta compatibilità con le flange a sovrapposizione standard

5. Funzioni del prodotto

• Crea una connessione flangiata che consente un facile smontaggio senza tagliare le saldature dei tubi

• Fornisce una superficie di tenuta liscia e continua che corrisponde alla faccia della flangia a sovrapposizione

• Accomoda l'espansione termica e il movimento del tubo senza stressare il giunto

• Consente l'uso di flange di supporto di grado inferiore mantenendo la resistenza alla corrosione sulla faccia di tenuta

6. Istruzioni di installazione

1. Far scorrere la flangia a sovrapposizione sul tubo o sul raccordo a testa di saldatura prima della saldatura

2. Saldare di testa l'estremità piana (smussata) del raccordo a testa di saldatura alla tubazione utilizzando procedure di saldatura qualificate

3. Assicurarsi che l'estremità svasata (labbro) sia precisamente allineata al termine del tubo

4. Far scorrere la flangia a sovrapposizione sul raccordo a testa di saldatura, appoggiandola contro il retro dello svaso

5. Allineare i fori dei bulloni della flangia con la flangia di accoppiamento e imbullonare

6. La guarnizione sigilla tra l'estremità svasata e la faccia della flangia di accoppiamento

Nota: Per i raccordi a testa di saldatura di tipo A (modello lungo), lo spessore del labbro non deve essere inferiore allo spessore della parete nominale del tubo di collegamento.

7. Precauzioni

• Assicurarsi che lo schedule del tubo corrisponda allo spessore della parete del raccordo a testa di saldatura per un corretto adattamento

• Verificare che il materiale del raccordo a testa di saldatura sia compatibile con il fluido di servizio e la temperatura

• Non saldare la flangia a sovrapposizione direttamente al tubo - la flangia deve rimanere libera di ruotare

• Utilizzare procedure di saldatura appropriate (WPS qualificate) per le connessioni a saldare di testa

• Per applicazioni ad alta pressione, confermare che la pressione nominale corrisponda ai requisiti del sistema

• Ispezionare la faccia del labbro per graffi o danni prima dell'installazione per garantire una corretta tenuta

8. Spedizione e consegna

9. Termini di pagamento

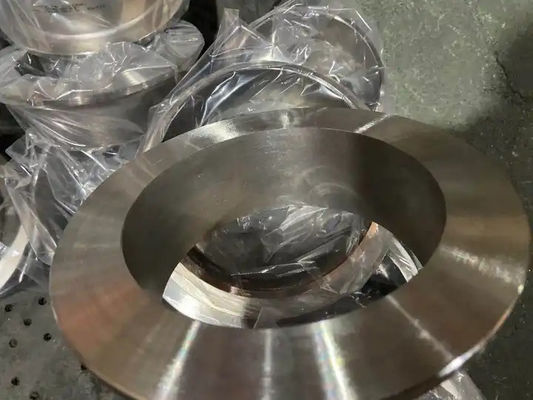

10. Imballaggio

Imballaggio standard per l'esportazione:

• Ogni raccordo a testa di saldatura avvolto singolarmente con rivestimento di olio antiruggine

• Imballato in sacchetti di nylon o pellicola di plastica per prevenire l'umidità

• Fissato in casse di legno o pallet per il trasporto marittimo

• Imballaggio personalizzato disponibile su richiesta

11. Resi, scambi e post-vendita

• Garanzia di qualità- 100% di ispezione prima della spedizione; tutti i prodotti sono conformi agli standard ASME B16.9

• Politica di reso- Resi accettati entro 30 giorni per difetti di fabbricazione (soggetti a ispezione)

• Scambio- Sostituzione gratuita per qualsiasi prodotto non conforme confermato da ispezione di terze parti

• Politica sui campioni- Campioni gratuiti disponibili; l'acquirente copre i costi di trasporto

• Supporto tecnico- Risposta 24 ore su 24 a tutte le richieste tecniche

• Ordini personalizzati- Dimensioni, materiali e finiture personalizzati disponibili su richiesta
