Estremità industriale dell'acciaio inossidabile SS304, raccordo per tubi con giunto a sovrapposizione con saldatura di testa resistente alla corrosione

Raccordo a saldare a manicotto in acciaio inossidabile SS304, raccordo per tubi a giunto a sovrapposizione resistente alla corrosione

1. Descrizione del prodotto

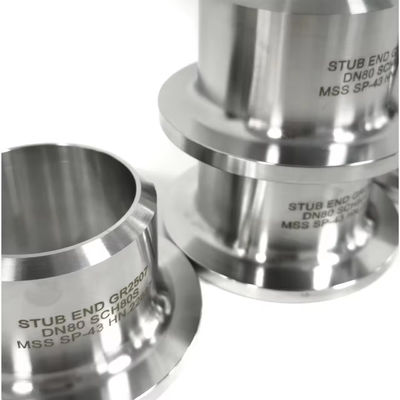

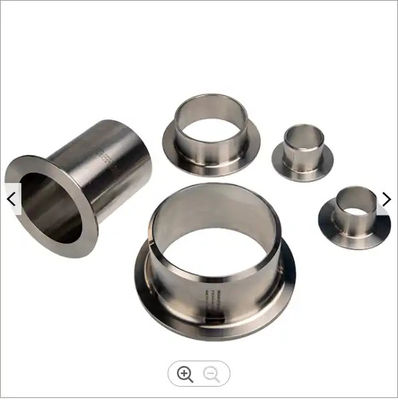

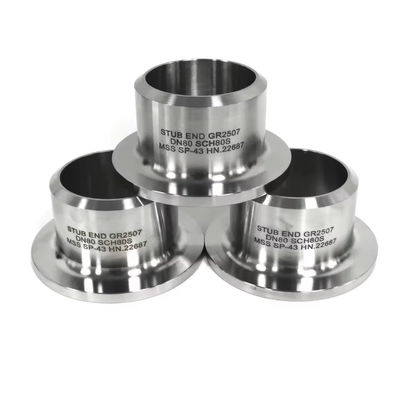

Il raccordo a saldare a manicotto in acciaio inossidabile SS304 è un raccordo per tubi a saldare a sovrapposizione di alta qualità progettato per l'uso con flange a giunto a sovrapposizione. Comunemente noto anche come raccordo a saldare a manicotto a giunto a sovrapposizione, questo raccordo presenta un'estremità svasata che si appoggia sulla faccia della flangia e un'estremità piana smussata per la saldatura a sovrapposizione alla tubazione. Realizzato in acciaio inossidabile SS304 di prima qualità, questo raccordo a saldare a manicotto offre un'eccellente resistenza alla corrosione e durata per applicazioni industriali esigenti. La configurazione di tipo A con cono lungo garantisce una transizione fluida del flusso ed è compatibile con le flange a giunto a sovrapposizione standard.

2. Specifiche chiave

3. Applicazioni

Il raccordo a saldare a manicotto SS304 è ampiamente utilizzato nei sistemi di tubazioni in molteplici settori:

• Petrolio e gas- connessioni di tubazioni e raffinerie

• Petrolchimico e chimico- gestione di fluidi corrosivi

• Alimenti e bevande- sistemi di tubazioni sanitarie

• Farmaceutico- ambienti puliti e sterili

• Trattamento acque e HVAC- tubazioni industriali generali

• Generazione di energia- sistemi di vapore e acqua di raffreddamento

4. Vantaggi del prodotto

• Soluzione conveniente- Solo il raccordo a saldare a manicotto deve corrispondere alla lega del tubo; la flangia a giunto a sovrapposizione può essere in acciaio al carbonio, riducendo significativamente i costi dei materiali, specialmente per sistemi di grande diametro

• Manutenzione facile- La flangia a giunto a sovrapposizione può scorrere liberamente sul raccordo a saldare a manicotto ed essere rimossa senza tagliare le saldature, consentendo un rapido controllo, pulizia o modifica del sistema

• Installazione flessibile- La flangia ruota di 360° attorno al raccordo a saldare a manicotto, rendendo semplice l'allineamento dei fori dei bulloni ed eliminando i problemi di allineamento comuni con le flange a collo di saldatura

• Resistente alla corrosione- Il materiale SS304 offre un'eccellente resistenza all'ossidazione e a vari fluidi corrosivi, garantendo una lunga durata

• Precisione dimensionale- Prodotto secondo ASME B16.9 con tolleranze rigorose, garantendo una perfetta compatibilità con le flange a giunto a sovrapposizione standard

5. Funzioni del prodotto

• Crea una connessione flangiata che consente un facile smontaggio senza tagliare le saldature dei tubi

• Fornisce una superficie di tenuta liscia e continua che corrisponde alla faccia della flangia a giunto a sovrapposizione

• Accomoda l'espansione termica e il movimento del tubo senza sollecitare il giunto

• Consente l'uso di flange di supporto di grado inferiore mantenendo la resistenza alla corrosione sulla faccia di tenuta

6. Istruzioni di installazione

1. Far scorrere la flangia a giunto a sovrapposizione sul tubo o sul raccordo a saldare a manicotto prima della saldatura

2. Saldare a sovrapposizione l'estremità piana (smussata) del raccordo a saldare a manicotto alla tubazione utilizzando procedure di saldatura qualificate

3. Assicurarsi che l'estremità svasata (battuta) sia precisamente allineata al termine del tubo

4. Far scorrere la flangia a giunto a sovrapposizione sul raccordo a saldare a manicotto, appoggiandola contro il retro della svasatura

5. Allineare i fori dei bulloni della flangia con la flangia di accoppiamento e imbullonare

6. La guarnizione sigilla tra l'estremità svasata e la faccia della flangia di accoppiamento

Nota: Per i raccordi a saldare a manicotto di tipo A (modello lungo), lo spessore della battuta non deve essere inferiore allo spessore della parete nominale del tubo di collegamento.

7. Precauzioni

• Assicurarsi che lo schedule del tubo corrisponda allo spessore della parete del raccordo a saldare a manicotto per un corretto adattamento

• Verificare che il materiale del raccordo a saldare a manicotto sia compatibile con il fluido di servizio e la temperatura

• Non saldare direttamente la flangia a giunto a sovrapposizione al tubo - la flangia deve rimanere libera di ruotare

• Utilizzare procedure di saldatura appropriate (WPS qualificate) per le connessioni a saldatura a sovrapposizione

• Per applicazioni ad alta pressione, confermare che la pressione nominale corrisponda ai requisiti del sistema

• Ispezionare la faccia di battuta per graffi o danni prima dell'installazione per garantire una corretta tenuta

8. Spedizione e consegna

9. Termini di pagamento

10. Imballaggio

Imballaggio standard per l'esportazione:

• Ogni raccordo a saldare a manicotto avvolto singolarmente con rivestimento di olio antiruggine

• Imballato in sacchetti di nylon o pellicola di plastica per prevenire l'umidità

• Fissato in casse di legno o pallet per il trasporto marittimo

• Imballaggio personalizzato disponibile su richiesta

11. Resi, scambi e post-vendita

• Garanzia di qualità- 100% di ispezione prima della spedizione; tutti i prodotti sono conformi agli standard ASME B16.9

• Politica di reso- Resi accettati entro 30 giorni per difetti di fabbricazione (soggetti a ispezione)

• Scambio- Sostituzione gratuita per qualsiasi prodotto non conforme confermato da ispezione di terze parti

• Politica sui campioni- Campioni gratuiti disponibili; l'acquirente copre i costi di trasporto

• Supporto tecnico- Risposta 24 ore su 24 a tutte le richieste tecniche

• Ordini personalizzati- Dimensioni, materiali e finiture personalizzate disponibili su richiesta
