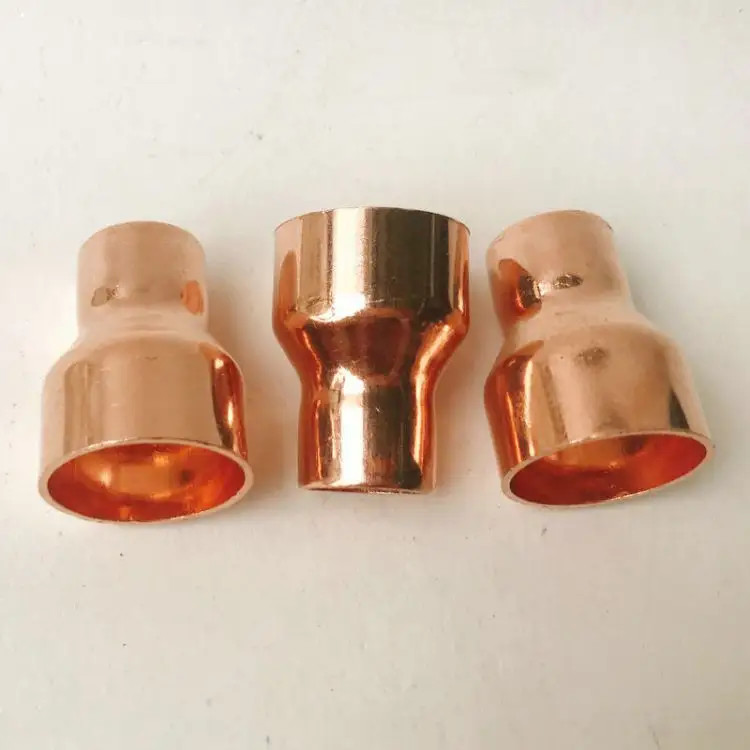

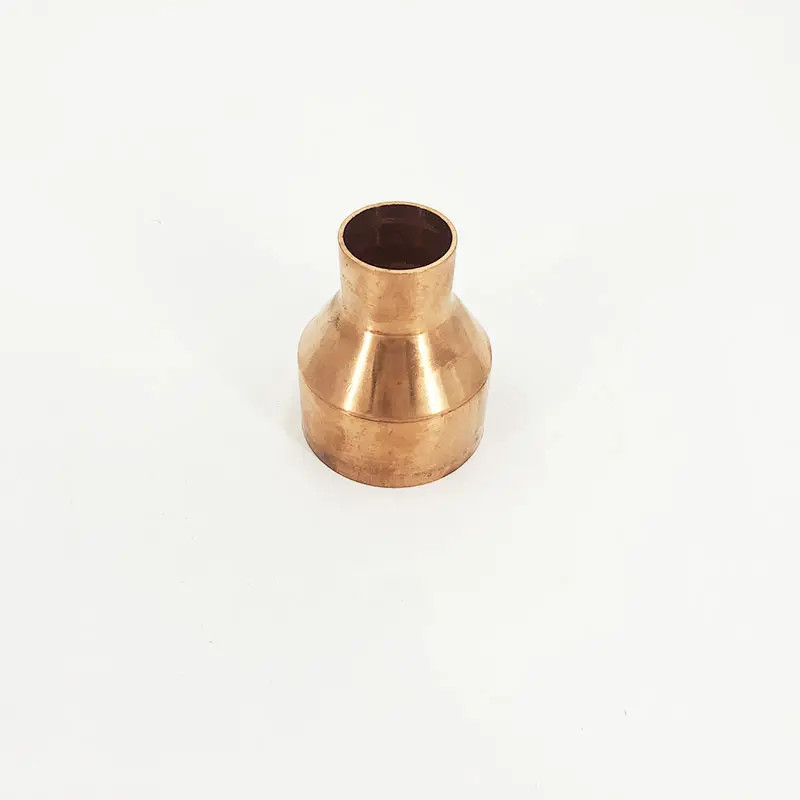

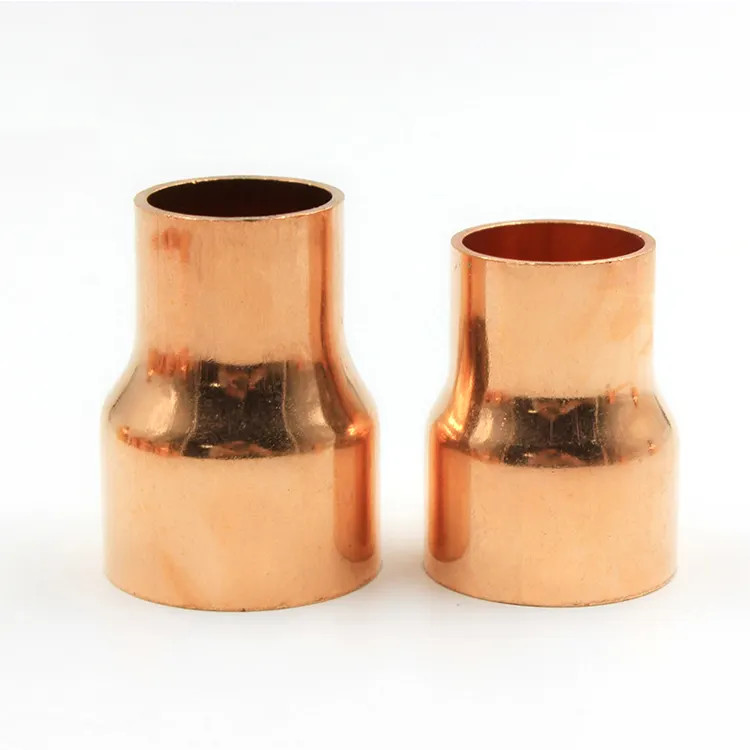

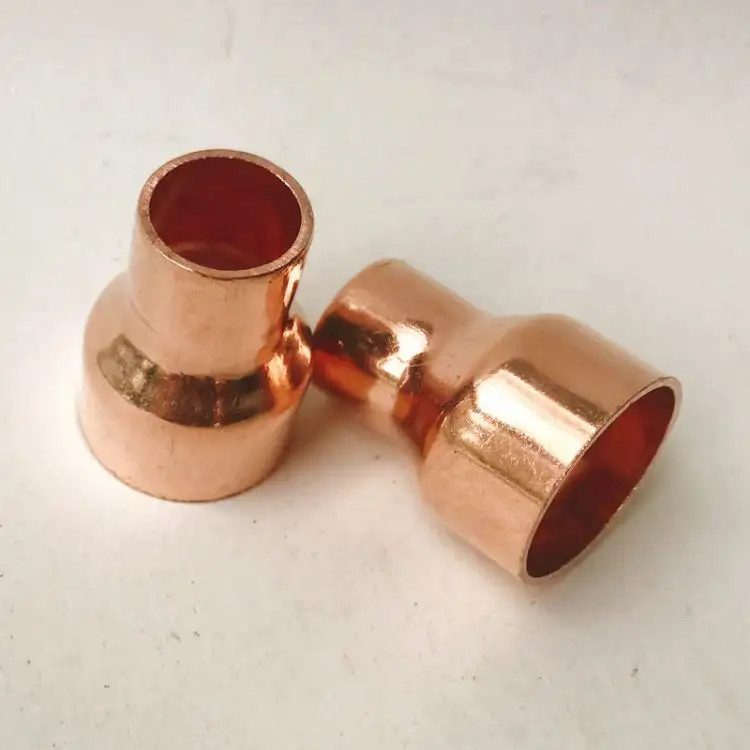

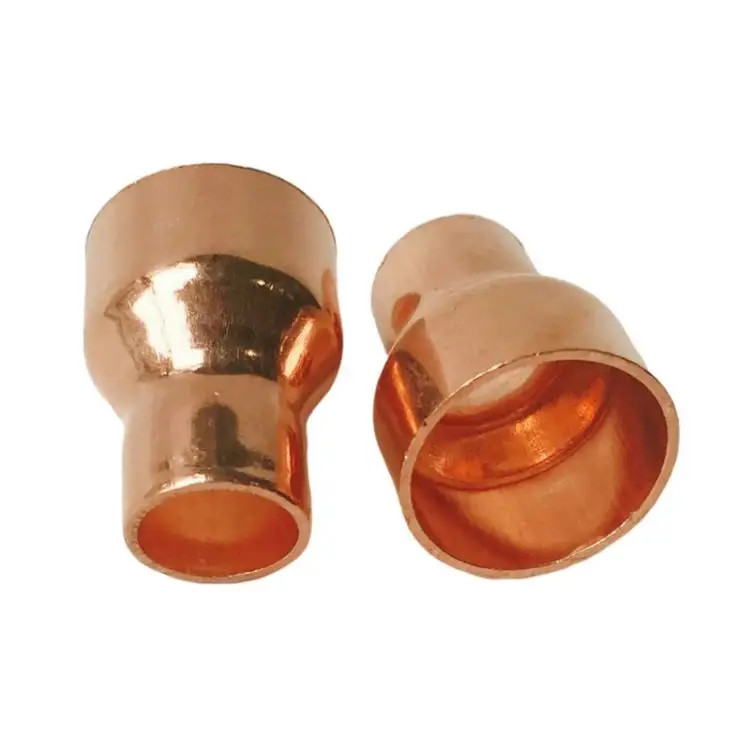

Giunto riduttore in ottone a collegamento rapido, raccordo a compressione senza saldatura per tubi in rame

Giunto riduttore in ottone a collegamento rapido, raccordo a compressione senza saldatura per tubi in rame

1. Descrizione del prodotto

Il giunto riduttore di compressione in ottone è un raccordo per tubi di alta qualità, antifiamma, progettato per collegare due tubi di rame di diverso diametro in modo sicuro e affidabile. Realizzata in ottone resistente, questa soluzione di giunzione meccanica elimina la necessità di saldature, saldature o svasature, rendendola ideale per installazioni in spazi ristretti o aree sensibili al calore. Il raccordo funziona tramite un semplice meccanismo di compressione: quando il dado viene serrato, la ghiera (o oliva) si comprime tra il dado e il corpo del raccordo, creando una tenuta forte e a prova di perdite contro la parete del tubo. Questo prodotto è conforme agli standard EN 1254-2 ed è approvato WRAS per l'uso nei sistemi di acqua potabile.

2. Parametri tecnici chiave

3. Applicazioni del prodotto

Questo raccordo versatile è adatto per un'ampia gamma di applicazioni in ambienti domestici, commerciali e industriali. È comunemente usato in:

• Sistemi idraulici:Collegamento di tubi di diverse dimensioni nelle linee di alimentazione dell'acqua calda e fredda.

• Sistemi di riscaldamento:Ideale per collegamenti a radiatori e impianti di riscaldamento a pavimento.

• Gasdotti:Adatto per collegamenti gas a bassa pressione (entro i limiti di pressione).

• Aria compressa e pneumatica:Utilizzato per linee aeree e applicazioni con gas inerte.

• Macchinari industriali:Per linee di trasferimento e raffreddamento fluidi.

4. Vantaggi del prodotto

• Installazione rapida e senza fiamma:Non richiede saldature o strumenti speciali, consentendo un'installazione rapida anche in spazi ristretti dove il calore è limitato.

• Resistente alle perdite e durevole:Il meccanismo di compressione fornisce una tenuta affidabile e duratura che può essere rotta e ricostruita senza compromettere l'integrità del giunto.

• Costruzione in ottone resistente alla corrosione:Offre eccellente durata e resistenza alla corrosione, garantendo una lunga durata in vari mezzi fluidi.

• Compatibilità versatile:Può collegare tubi in rame a materiali diversi come tubi in acciaio o plastica, offrendo una progettazione flessibile del sistema.

5. Funzione del prodotto

La funzione principale di questo raccordo è quella di fungere da riduttore meccanico, unendo senza soluzione di continuità due tubi di diametro diverso. Consente una transizione sicura tra tubazioni di diverse dimensioni, mantenendo l'integrità del sistema e il flusso all'interno di tubazioni idrauliche, di riscaldamento e industriali.

6. Istruzioni per l'uso

1. Tagliare il tubo di rame ad angolo retto e sbavare l'estremità tagliata per garantire una superficie pulita.

2. Far scorrere il dado di compressione e poi la ghiera (oliva) sul tubo.

3. Inserire completamente il tubo nel corpo del raccordo finché non tocca il fondo.

4. Far scorrere la ghiera e il dado verso il corpo del raccordo e serrare manualmente il dado.

5. Utilizzando due chiavi di dimensioni adeguate, serrare il dado. Seguire le pratiche di serraggio standard: per i raccordi, si consiglia di serrare ¾ di giro per raccordi da 1/8" e 1 giro e ¼ per raccordi da 1/4".

6. Dopo il serraggio, eseguire un test di pressione per verificare che non siano presenti perdite.

7. Precauzioni di sicurezza e note importanti

• Non stringere eccessivamente:Un serraggio eccessivo può deformare la ghiera, danneggiare il corpo del raccordo o schiacciare il tubo, causando perdite o rendendo difficile il futuro smontaggio.

• Non riutilizzare le ferrule:Una volta compresse, le ghiere si deformano per creare una tenuta. Riutilizzarli potrebbe causare una scarsa tenuta e perdite.

• Evitare i sigillanti per filettature:La tenuta viene effettuata tra ghiera, tubo e corpo del raccordo, non sulle filettature. L'uso di nastro in PTFE o sigillante per tubi può interferire con la corretta tenuta e serraggio.

• Garantire la compatibilità del tubo:Verificare che il materiale e le dimensioni del tubo siano compatibili con questo raccordo a compressione.

8. Spedizione e consegna

• Quantità di ordine minimo (MOQ):1 pz

• Prezzo:Negoziabile

• Capacità di fornitura:10 Tonnellate/mese

Tempi di consegna:15-30 giorni lavorativi​

9. Termini di pagamento

• Metodi di pagamento:T/T (trasferimento telegrafico), Western Union.

10. Imballaggio

• Imballaggio standard:I prodotti sono imballati in un pacco di spedizione standard per garantire un trasporto sicuro.

11. Garanzia, resi e post-vendita

• Garanzia:Si applica la garanzia standard del produttore contro difetti di materiale e lavorazione. La garanzia è valida per l'acquirente originale e non copre i danni derivanti da installazione impropria, uso improprio o alterazione.

• Politica di ritorno:Gli articoli difettosi possono essere restituiti per un rimborso o un cambio entro un periodo specificato (ad esempio 30 giorni), a condizione che siano accompagnati dalla fattura originale e siano nelle condizioni originali. Le spese di spedizione per la restituzione sono generalmente a carico dell'acquirente.

• Post-vendita:Per qualsiasi problema di installazione o richiesta di prodotto, il nostro team di supporto tecnico è disponibile per assistere.
