Estremità del tronchetto con giunto sovrapposto SS304, raccordo per tubi con saldatura di testa per tubazioni resistenti alla corrosione

Estremità del tronchetto con giunto sovrapposto SS304, raccordo per tubi con saldatura di testa per tubazioni resistenti alla corrosione

1. Descrizione del prodotto

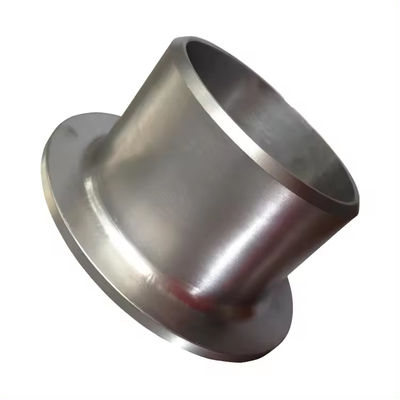

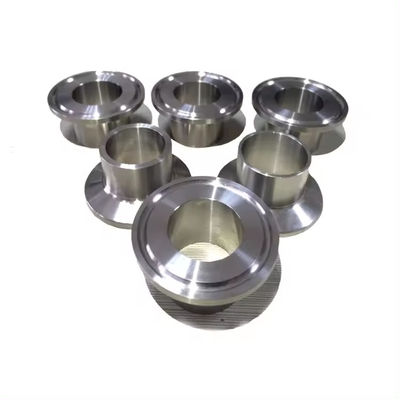

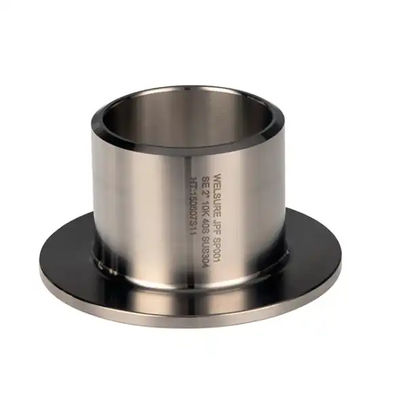

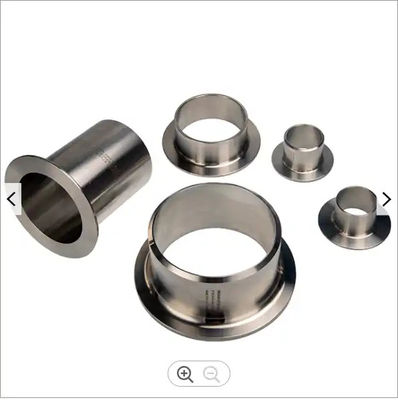

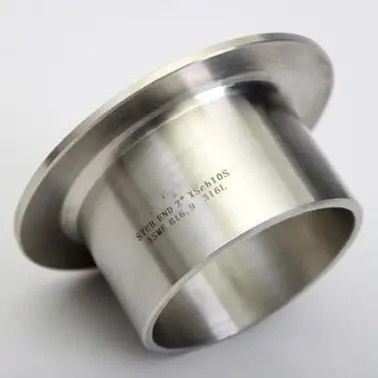

Estremità del tronchetto con giunto sovrapposto SS304, raccordo per tubi con saldatura di testa per tubazioni resistenti alla corrosioneè un raccordo per tubi con saldatura di testa di alta qualità progettato per l'uso con flange a giunto sovrapposto. Noto anche comunemente come estremità del raccordo a sovrapposizione, questo raccordo presenta un'estremità svasata che si appoggia contro la faccia della flangia e un'estremità piana smussata per la saldatura di testa alla tubazione. Realizzato in acciaio inossidabile SS304 di prima qualità, questo tronchetto offre un'eccellente resistenza alla corrosione e durata per applicazioni industriali esigenti. La configurazione di tipo A con cono lungo garantisce una transizione fluida del flusso ed è compatibile con le flange lap joint standard.

2. Specifiche chiave

3. Applicazioni

L'estremità Stub SS304 è ampiamente utilizzata nei sistemi di tubazioni in diversi settori:

• Petrolio e gas– collegamenti di gasdotti e raffinerie

• Lavorazione petrolchimica e chimica– gestione di mezzi corrosivi

• Cibo e bevande– sistemi di tubazioni sanitarie

• Farmaceutico– ambienti puliti e sterili

• Trattamento delle acque e HVAC– tubazioni industriali in genere

• Generazione di energia– sistemi a vapore e ad acqua di raffreddamento

4. Vantaggi del prodotto

• Soluzione conveniente– Solo l'estremità del tronchetto deve corrispondere alla lega del tubo; la flangia di giunzione può essere in acciaio al carbonio, riducendo notevolmente i costi del materiale, soprattutto per i sistemi di grande diametro

• Manutenzione facile– La flangia del giunto sovrapposto può scorrere liberamente sull'estremità del tronchetto ed essere rimossa senza tagliare le saldature, consentendo una rapida ispezione, pulizia o modifica del sistema

• Installazione flessibile– La flangia ruota di 360° attorno all'estremità del tronchetto, semplificando l'allineamento dei fori dei bulloni ed eliminando i problemi di allineamento comuni con le flange del collo saldato

• Resistente alla corrosione– Il materiale SS304 offre un'eccellente resistenza all'ossidazione e a vari mezzi corrosivi, garantendo una lunga durata

• Precisione dimensionale– Prodotto secondo ASME B16.9 con tolleranze rigorose, garantendo la perfetta compatibilità con le flange lap joint standard

5. Funzioni del prodotto

• Crea una connessione flangiata che consente un facile smontaggio senza tagliare le saldature dei tubi

• Fornisce una superficie di tenuta liscia e continua che si adatta alla faccia della flangia del giunto sovrapposto

• Assorbe la dilatazione termica e il movimento del tubo senza sollecitare il giunto

• Consente l'uso di flange posteriori di qualità inferiore mantenendo la resistenza alla corrosione sulla faccia della tenuta

6. Istruzioni per l'installazione

1. Far scorrere la flangia del giunto sovrapposto sul tubo o sull'estremità del tronchetto prima della saldatura

2. Saldare di testa l'estremità piana (smussata) del tronchetto alla tubazione utilizzando procedure di saldatura qualificate

3. Assicurarsi che l'estremità svasata (sovrapposizione) sia perfettamente allineata al terminale del tubo

4. Far scorrere la flangia del giunto sovrapposto sull'estremità del tronchetto, posizionandola contro la parte posteriore della svasatura

5. Allineare i fori dei bulloni della flangia con la flangia di accoppiamento e imbullonarli insieme

6. La guarnizione sigilla tra l'estremità svasata e la faccia della flangia di accoppiamento

Nota:Per i terminali di tipo A (modello lungo), lo spessore della sovrapposizione non deve essere inferiore allo spessore nominale della parete del tubo di collegamento.

7. Precauzioni

• Assicurarsi che la pianificazione del tubo corrisponda allo spessore della parete terminale del tronchetto per un corretto adattamento

• Verificare che il materiale dell'estremità del manicotto sia compatibile con il fluido di servizio e la temperatura

• Non saldare la flangia del giunto sovrapposto direttamente al tubo: la flangia deve rimanere libera di ruotare

• Utilizzare procedure di saldatura adeguate (qualificate WPS) per le connessioni saldate di testa

• Per le applicazioni ad alta pressione, verificare che la pressione nominale corrisponda ai requisiti del sistema

• Ispezionare la superficie della superficie per eventuali graffi o danni prima dell'installazione per garantire una corretta tenuta

8. Spedizione e consegna

9. Termini di pagamento

10. Imballaggio

Imballaggio standard per l'esportazione:

• Ciascuna estremità del tronchetto è avvolta singolarmente con rivestimento ad olio antiruggine

• Imballato in sacchetti di nylon o involucro di plastica per prevenire l'umidità

• Fissato in casse di legno o pallet per il trasporto via mare

• Confezione personalizzata disponibile su richiesta

11. Resi, cambi e post-vendita

• Garanzia di qualità– Ispezione al 100% prima della spedizione; tutti i prodotti sono conformi agli standard ASME B16.9

• Politica di ritorno– Resi accettati entro 30 giorni per difetti di fabbricazione (previa ispezione)

• Scambio– Sostituzione gratuita per eventuali prodotti non conformi confermati da ispezione di terzi

• Politica campione– Campioni gratuiti disponibili; l'acquirente copre il costo del trasporto

• Supporto tecnico– Risposta 24 ore su 24 a tutte le domande tecniche

• Ordini personalizzati– Dimensioni, materiali e finiture personalizzate disponibili su richiesta
