Raccordi terminali in acciaio inossidabile SS304, connettore per tubi con giunto a sovrapposizione con saldatura di testa per tubazioni industriali

SS304 Fittings di stagno in acciaio inossidabile, connettore di tubi per tubature industriali

1Descrizione del prodotto

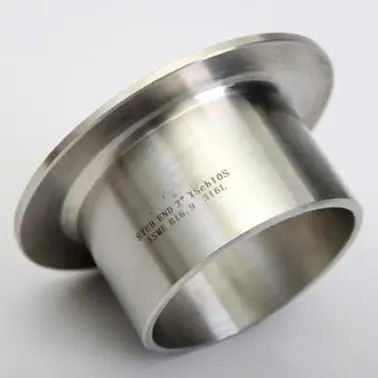

L'estremità di stub in acciaio inossidabile SS304 è un impianto di tubi di alta qualità con saldatura a scotto progettato per l'uso con flange di giunzione per giri.Questo dispositivo ha un' estremità gonfiabile che si colloca contro la faccia della flange e un' altra estremità a forcella per la saldatura a fondo alla conduttura.Prodotto in acciaio inossidabile SS304 di prima qualità, questo capo offre un'eccellente resistenza alla corrosione e una durabilità per applicazioni industriali esigenti.La configurazione di tipo A con un lungo affine assicura una transizione di flusso regolare ed è compatibile con le flange di giunzione standard .

2Specificità principali

3Applicazioni

La SS304 Stub End è ampiamente utilizzata nei sistemi di tubazioni in molteplici settori:

• Petrolio e gas- collegamenti a gasdotti e raffinerie

• Petrochimica e trasformazione chimica manipolazione di sostanze corrosive

• Alimenti e bevande- sistemi di tubazioni sanitarie

• Farmaci- ambienti puliti e sterili

• Trattamento dell'acqua e climatizzazione∆ condotte industriali generali

• Generazione di energia- sistemi di vapore e acqua di raffreddamento

4. Vantaggi del prodotto

• Soluzione convenienteL'acciaio carbonio può essere utilizzato per la fusione dei tubi, riducendo significativamente i costi dei materiali, soprattutto per i sistemi di grande diametro.

• Facile manutenzioneLa flangia della giunzione del grembo può scivolare liberamente sull'estremità del bastone e essere rimossa senza tagliare le saldature, consentendo un'ispezione rapida, la pulizia o la modifica del sistema

• Installazione flessibileLa flangia ruota a 360° attorno all'estremità dello stub, rendendo semplice l'allineamento del foro del bullone ed eliminando i problemi di allineamento comuni con le flangie del collo della saldatura

• Resistenza alla corrosioneIl materiale SS304 offre un'eccellente resistenza all'ossidazione e a vari agenti corrosivi, garantendo una lunga durata di vita

• Accuratezza dimensionale¢ Prodotto secondo la norma ASME B16.9 con tolleranze rigorose, garantendo una perfetta compatibilità con le flange di giunzione standard

5. Funzioni del prodotto

• Crea una connessione a flange che consente un facile smontaggio senza tagliare le saldature dei tubi

• Fornisce una superficie di tenuta liscia e continua che corrisponde alla faccia della fianchetta dell'articolazione del grembo

• Accomoda l'espansione termica e il movimento del tubo senza stressare la giunzione

• Consente l'uso di flange di supporto di qualità inferiore mantenendo la resistenza alla corrosione nella superficie del sigillo

6. Istruzioni di installazione

1. Scivolare il fianco della giunzione del grembo sopra la tubatura o la fine dello stucco prima della saldatura

2. Saldare con il sedere l'estremità piana (a bivio) dell'estremità del bastone fino alla condotta utilizzando procedure di saldatura qualificate

3. Assicurarsi che l'estremità sfiorata (lap) sia allineata con precisione al terminale del tubo

4. Scivolare la fianchetta articolare del grembo sopra l'estremità dello stub, posizionandolo contro la parte posteriore della fiamma

5. Allineare i fori per il bullone della flangia con la flangia di accoppiamento e il bullone insieme

6. La tenuta di tenuta tra l'estremità sfiorata e la faccia della flange di accoppiamento

Nota:Per le estremità di stucco di tipo A (modello lungo), lo spessore del giro non deve essere inferiore allo spessore nominale della parete del tubo di collegamento..

7. Precauzioni

• Assicurarsi che il programma del tubo corrisponda allo spessore della parete di fine del stub per un corretto adattamento

• Verificare che il materiale della punta sia compatibile con il fluido di servizio e la temperatura

• Non saldare la flangia dell'articolazione del grembo direttamente al tubo ̇ la flangia deve rimanere libera di ruotare

• Utilizzare procedure di saldatura adeguate (WPS qualificate) per le connessioni di saldatura a poppa

• Per le applicazioni ad alta pressione, confermare che il valore di pressione corrisponde ai requisiti del sistema

• Ispezionare la superficie del grembo in caso di graffi o danni prima dell'installazione per garantire una corretta tenuta

8Spedizioni e consegne

9Termini di pagamento

10. Imballaggio

Imballaggio di esportazione standard:

• ciascuna estremità del bastone avvolta individualmente con un rivestimento di olio antirruggine

• Confezionati in sacchetti di nylon o in involucro di plastica per evitare l'umidità

• Altri prodotti per il trasporto marittimo

• Imballaggio su richiesta

11Ritorni, scambi e servizi post-vendita

• Garanzia della qualità- 100% di ispezione prima della spedizione; tutti i prodotti sono conformi alle norme ASME B16.9

• Politica di reso¢ Ritorni accettati entro 30 giorni per difetti di fabbricazione (soggetti a ispezione)

• Scambio- sostituzione gratuita di tutti i prodotti non conformi confermati da ispezioni di terzi

• Politica di campionamento¢ Esemplari gratuiti disponibili; il compratore copre i costi di trasporto

• Supporto tecnico- risposta 24 ore su 24 a tutte le richieste tecniche

• Ordini personalizzati️ Dimensioni personalizzate, materiali e finiture disponibili su richiesta
