Tubo per acqua di mare con flangia a saldare forgiata CuNi 70/30 marino ASME B16.5 CL150

Flancella di saldatura a presa forzata di CuNi 70/30 marino ASME B16.5 CL150 tubo per acqua di mare

1Descrizione del prodotto

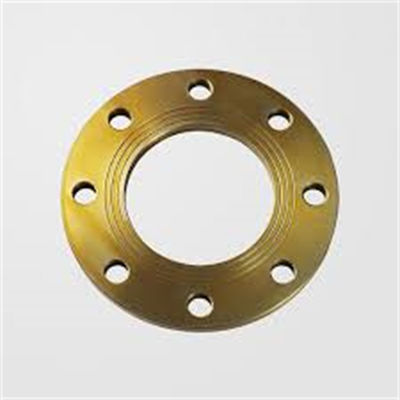

La flangia di saldatura a presa forzata Marine CuNi 70/30 è fabbricata da una lega di rame e nichel di alta qualità (UNS C71500) attraverso un processo di forgiatura a caldo.Dispone di una connessione di saldatura a presa con superficie di tenuta della faccia sollevata, prodotto in conformità alla norma ASME B16.5, classe 150 di pressione, specificamente progettato per sistemi di tubazioni di acqua di mare,Questa flange offre un'eccellente resistenza alla corrosione in ambienti d'acqua salataIl design della saldatura a presa consente un facile inserimento dei tubi e la saldatura dei filetti, garantendo un flusso regolare e connessioni sicure e prive di perdite.è una scelta affidabile per il raffreddamento dell'acqua di mare, sistemi di tubazioni per acqua antincendio, sedie, zavorra e sistemi di lavaggio di ponte.

2Parametri chiave del prodotto

3Applicazioni del prodotto

• Sistemi di tubazioni principali per il raffreddamento dell'acqua di mare delle navi

• Tubi per acqua antincendio e tubi di lavaggio di coperta

• Sistemi per le acque di scarico e di zavorra delle navi

• Tubi per generatori di acqua dolce per navi

• Sistemi di servizio idrico di piattaforma offshore

• Tubi per impianti di desalinizzazione dell'acqua di mare

• Circuiti di raffreddamento dell'acqua delle centrali elettriche costiere

• Collegamenti per scambiatori di calore e condensatori

• Sistemi di circolazione idrica dell'acquacoltura marina

• Linee di approvvigionamento dell'acqua di mare dei moli e dei porti

4. Vantaggi del prodotto

1. Eccellente resistenza alla corrosione dell'acqua di mare: La lega CuNi 70/30 forma uno strato protettivo naturale nell'acqua di mare, fornendo un servizio affidabile a lungo termine in ambienti marini con una corrosione minima.

2. Proprietà naturale antifouling: Il contenuto di rame contribuisce a ridurre l'attaccamento degli organismi marini alle superfici interne, mantenendo i tubi dell'acqua di mare più puliti e riducendo i lavori di manutenzione.

3. Qualità calda forgiata: fabbricata mediante processo di forgiatura a caldo, la flangia ha una struttura densa e uniforme dei grani con una buona resistenza meccanica, offrendo prestazioni affidabili.

4. Progettato per l'uso marino: particolarmente adatto ai sistemi di tubazione delle navi e delle acque marine al largo, per soddisfare le esigenze di acqua salata e condizioni marine umide.

5. Facile da installare: La progettazione della saldatura a presa consente di inserire semplicemente il tubo nella presa e saldare il filettino, riducendo il tempo di installazione e i costi di manodopera a bordo.

6. Sigillazione affidabile: il design della faccia sollevata fornisce una tenuta efficace con guarnizioni adeguate, garantendo connessioni senza perdite nel servizio dell'acqua di mare.

7. Buona saldabilità: Compatibile con tubi CuNi 70/30 con processo di saldatura TIG standard con filo di riempimento corrispondente.

8. Conformità ASME B16.5: fabbricato con rigide tolleranze dimensionali, garantendo una corretta adattabilità con tubi, accessori e fissaggi marini standard.

9. Meno manutenzione: La pellicola protettiva autoformante elimina la necessità di rivestimenti aggiuntivi, riducendo il carico di manutenzione a bordo.

5. Funzioni del prodotto

• Fornire un affidabile collegamento di saldatura a presa per i sistemi di tubazione dell'acqua di mare

• Assicurare una tenuta a prova di perdite in condizioni di servizio in acqua salata

• Resistere alla pressione di lavoro di classe 150 per un funzionamento sicuro a bordo

• Permettere un comodo smontaggio per l'ispezione e la manutenzione del sistema

• Sostenere la progettazione e l'installazione di sistemi di tubazioni marine modulari

• Accomodare l'espansione termica del tubo entro i limiti del sistema

• Collegare i tubi dell'acqua di mare a pompe, valvole, scambiatori di calore e altre apparecchiature

6. Istruzioni per l' uso

Preparazione preinstallazione:

1. Prima dell'installazione, ispezionare ogni flange per verificare eventuali danni o difetti di superficie durante il trasporto.

2. Verificare le dimensioni della flangia, la classe di pressione e il grado del materiale rispetto ai disegni dei tubi della nave.

3. Pulire accuratamente l'apertura della presa e la superficie di tenuta della faccia sollevata con un solvente adatto.

4. Controllare che le dimensioni delle estremità del tubo corrispondano ai requisiti del foro della presa.

5. Utilizzare attrezzi dedicati per il materiale rame-nickel per evitare la contaminazione.

Passi di installazione:

1. Inserire completamente il tubo nella presa della flange fino a quando l'estremità del tubo non raggiunge il fondo della presa.

2. Ritirare il tubo di circa 1,6 mm per creare un adeguato spazio di espansione per la saldatura.

3. Assicurarsi che il tubo sia quadrato rispetto alla faccia della flange e sia correttamente centrato nella presa.

4. La saldatura del tassello deve essere effettuata in almeno 4 posizioni equidistanti attorno alla circonferenza del mozzo.

5. Completare la saldatura a filettatura utilizzando il processo di saldatura TIG con filtro di ERCuNi.

6. Utilizzare il gas argon per la protezione durante la saldatura.

7. Mantenere la temperatura di passaggio moderata, non surriscaldare il materiale.

8. Pulire accuratamente l'area di saldatura dopo ogni passaggio.

Installazione di guarnizioni e bulloni:

1. Selezionare il materiale di guarnizione adatto al servizio dell'acqua di mare.

2. Centrare la guarnizione sulla superficie di sigillamento della faccia sollevata.

3. Inserire i bulloni e stringere a mano tutti i dadi in modo uniforme.

4. Stringere i bulloni in diagonale in almeno 3 passaggi.

5. Applicare la coppia adeguata per una compressione uniforme della guarnizione.

Ispezione post-installazione:

1. Ispezionare visivamente tutte le saldature per i difetti superficiali.

2. eseguire la prova di pressione secondo i requisiti del sistema.

3. Controllare tutte le giunzioni della flangia per eventuali segni di perdite durante la prova.

7. Precauzioni per il prodotto

1. Immagazzinamento: Conservare le fianchette in una zona pulita, secca e ventilata a bordo o in magazzino.

2. Separazione materiale: Durante lo stoccaggio e il trasporto, tenere le flange di CuNi separate dall'acciaio al carbonio e da altri metalli diversi per evitare la corrosione da contatto.

3. Gestire con attenzione: Il materiale CuNi è più morbido dell'acciaio.

4. Nessun servizio di ammoniaca: Il CuNi 70/30 non deve essere utilizzato in sistemi contenenti ammoniaca o composti aminatici.

5. Protezione da saldatura: utilizzare sempre argon come gas di protezione durante la saldatura, una scarsa protezione provoca ossidazione della saldatura e riduzione della qualità.

6. Strumenti dedicati: utilizzare attrezzi, spazzole e macchine separate riservate al lavoro del rame e del nichel per evitare la contaminazione da ferro.

7. Velocità di flusso: Per il servizio continuo dell'acqua di mare, mantenere la velocità di flusso entro limiti ragionevoli per massimizzare la durata di servizio della flange.

8. Consistenza del materiale di sistema: Se possibile, utilizzare lo stesso materiale in tutto il sistema di tubazioni per l'acqua di mare.

9. Ispezione regolare: controllare periodicamente le giunzioni delle flange per individuare segni di perdite o corrosione durante i cicli di manutenzione del recipiente.
