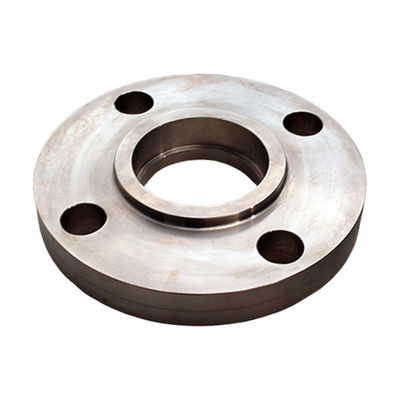

Fabbrica diretta CuNi 70/30 Flancella di saldatura a presa ASME B16.5 150LB Forgiata

1Descrizione del prodotto

La flangia di saldatura a presa forgiata CuNi 70/30 è prodotta da una lega di rame e nichel di alta qualità (UNS C71500) mediante processo di forgiatura a caldo.Disegnato con connessione di saldatura a presa e superficie di tenuta a faccia sollevata, questa flangia è prodotta in conformità alla norma ASME B16.5, classe 150 di pressione.garantire un flusso regolare e una connessione sicura. Con un'eccellente resistenza alla corrosione dell'acqua di mare, questa flange è una scelta affidabile per tubature marine, sistemi di raffreddamento dell'acqua e varie applicazioni industriali in ambienti corrosivi.

2Parametri chiave del prodotto

3Applicazioni del prodotto

• Sistemi di raffreddamento dell'acqua di mare per navi e impianti industriali

• Circuiti di raffreddamento dell'acqua per centrali elettriche e attrezzature di lavorazione

• Tubi per impianti di depurazione e dissalazione delle acque

• Collegamenti per scambiatori di calore e condensatori

• Sistemi di servizio idrico di piattaforma offshore

• Tubi per l'acqua di fuoco e per il lavaggio del ponte

• Linee di lavorazione chimica che trattano salamoia e fluidi corrosivi

• Sistemi di circolazione e trasferimento dell'acqua

• Tubi per l'acqua di scarico e di zavorra

4. Vantaggi del prodotto

1. Eccellente resistenza alla corrosione dell'acqua di mare: La lega di CuNi 70/30 forma uno strato protettivo naturale nell'acqua di mare, fornendo un servizio a lungo termine con tassi di corrosione minimi, rendendola un materiale affidabile per gli ambienti marini.

2. Qualità calda forgiata: fabbricata mediante processo di forgiatura a caldo, la flangia ha una struttura densa e uniforme dei grani con una buona resistenza meccanica, offrendo prestazioni affidabili rispetto alle alternative di fusione.

3. Proprietà naturale antifouling: Il contenuto di rame nella lega contribuisce a ridurre l'attaccamento degli organismi marini alle superfici interne, mantenendo i tubi più puliti e riducendo le esigenze di manutenzione.

4. Facile e veloce installazione: La progettazione della saldatura a presa consente di inserire semplicemente il tubo nella presa e di saldare il filettino, eliminando complessi lavori di allineamento e risparmiando tempo di installazione.

5. Performance di sigillamento affidabile: la progettazione della faccia sollevata fornisce una superficie di tenuta efficace quando viene utilizzata con guarnizioni adeguate, garantendo connessioni senza perdite a pressione nominale.

6. Buona saldabilità: Compatibile con tubi CuNi 70/30 utilizzando il processo di saldatura TIG standard con filo di riempimento corrispondente, producendo giunti di saldatura forti e durevoli.

7. Conformità alla norma ASME: fabbricato secondo rigide tolleranze dimensionali ASME B16.5, garantendo una corretta adattabilità con tubi, raccordi, guarnizioni e fissaggi standard.

8. Bassi costi di manutenzione: La pellicola protettiva autoformante sulla superficie del materiale elimina la necessità di ulteriori rivestimenti o trattamenti protettivi, riducendo le spese di manutenzione a lungo termine.

5. Funzioni del prodotto

• Fornire un punto di connessione affidabile di saldatura a presa per i tubi in sistemi di tubazione dell'acqua di mare e industriali

• Assicurare una tenuta a prova di perdite con il design Raised Face e le guarnizioni compatibili

• Resistere alla pressione di lavoro di classe 150 per un funzionamento continuo e sicuro

• Permettere un comodo smontaggio per ispezione, manutenzione e modifica del sistema

• Sostenere la progettazione di sistemi di tubazioni modulari con facile installazione sezionale

• Accomodare l'espansione termica del tubo entro i limiti di progettazione del sistema

6. Istruzioni per l' uso

Preparazione preinstallazione:

1. Ispezionare ogni flange al ricevimento per individuare eventuali segni di danni da trasporto o difetti superficiali.

2. Verificare la dimensione della flangia, la classe di pressione e il grado del materiale rispetto alle specifiche del progetto.

3. Pulire accuratamente l'apertura della presa e la superficie di tenuta della faccia sollevata con un solvente adatto.

4. Controlla che il diametro esterno dell'estremita' del tubo corrisponda alle dimensioni della presa.

5. Utilizzare strumenti speciali per la preparazione del materiale rame-nickel per evitare la contaminazione incrociata.

Passi di installazione:

1. Inserire completamente il tubo nella presa della flange fino a quando l'estremità del tubo non raggiunge il fondo della presa.

2. Ritirare il tubo di circa 1,6 mm per creare un buco di espansione adeguato.

3. Assicurarsi che il tubo sia quadrato rispetto alla faccia della flange e sia correttamente centrato.

4. La saldatura del tassello deve essere effettuata in almeno 4 posizioni equidistanti attorno alla circonferenza del mozzo.

5. Completare la saldatura a filettatura utilizzando il processo di saldatura TIG con filtro di ERCuNi.

6. Utilizzare argon gas di protezione durante la saldatura per una corretta protezione.

7. Mantenere la temperatura di passaggio moderata, evitare il surriscaldamento del materiale.

8. Pulire accuratamente l'area di saldatura dopo ogni passaggio.

Installazione di guarnizioni e bulloni:

1. Selezionare il materiale di guarnizione adatto al mezzo di servizio e alle condizioni di esercizio.

2. Centrare la guarnizione sulla superficie di sigillamento della faccia sollevata.

3. Inserire i bulloni e stringere a mano tutti i dadi.

4. Stringere i bulloni uniformemente in una diagonale di incrocio.

5. Applicare la coppia in almeno 3 passaggi per ottenere una compressione uniforme della guarnizione.

Ispezione post-installazione:

1. eseguire un'ispezione visiva di tutte le saldature di presa per verificare i difetti superficiali.

2. Eseguire una prova di pressione secondo le specifiche del progetto.

3. Controlla tutte le giunzioni della flange per eventuali segni di perdita.

7. Precauzioni per il prodotto

1. Immagazzinamento: Conservare le flange in un ambiente interno pulito, asciutto e ventilato.

2. Separazione materiale: Durante lo stoccaggio e il trasporto, tenere le flange di CuNi separate dall'acciaio al carbonio e da altri metalli diversi per evitare la corrosione da contatto.

3. Gestire con attenzione: Il materiale CuNi è più morbido dell'acciaio.

4. Nessun servizio di ammoniaca: Il CuNi 70/30 non deve essere utilizzato in ambienti contenenti ammoniaca o composti aminatici, in quanto ciò può causare la degradazione del materiale.

5. Protezione da saldatura: Quando si salda il materiale CuNi, si utilizza sempre il gas argonico di schermatura.

6. Strumenti dedicati: utilizzare attrezzi, spazzole e macchine separate riservate al lavoro del rame e del nichel per evitare la contaminazione da ferro.

7. Velocità di flusso: Per il servizio dell'acqua di mare, è consigliabile mantenere la velocità di flusso continuo entro limiti ragionevoli per massimizzare la durata di servizio.

8. Compatibilità del sistema: nei sistemi di tubazioni, mantenere la consistenza del materiale, ove possibile; nel caso di collegamento a metalli diversi, adottare misure di isolamento appropriate.

8Informazioni relative alla spedizione

9Informazioni sul pagamento

10Informazioni sull' imballaggio

11Servizio di acquisto, ritorno e assistenza post vendita

Come acquistare:

1. Invia richiesta con le dimensioni, quantità e specifiche richieste.

2. Ricevere preventivo con prezzo, tempo di consegna e termini.

3. Conferma l'ordine e firma il contratto di vendita.

4. Organizzate un pagamento anticipato per iniziare la produzione.

5. Produzione completata con ispezione di qualità.

6. Prepara il pagamento del saldo prima della spedizione.

7. Merce spedita con tutti i documenti necessari.

Politica di restituzione e scambio:

• Problemi di qualità: Se viene riscontrato un difetto di fabbricazione o una non conformità dei materiali, si prega di notificarci entro 30 giorni dal ricevimento.

• Ritorni di qualità inferiore: Per i resi dovuti a errori di ordinazione, contattateci entro 15 giorni. I prodotti devono essere non utilizzati e nella confezione originale.

• Non rimborsabile: Prodotti che sono stati saldati, installati, modificati o danneggiati a causa di una gestione impropria.

Servizio post vendita:

• Garanzia: 12 mesi dalla data di spedizione contro difetti di fabbricazione.

• Supporto tecnico: Disponibile per domande sul prodotto, istruzioni sull'installazione e consulenza sull'applicazione.

• Risposta rapida: Rispondiamo alle richieste entro 24 ore nei giorni lavorativi.

• Parti di ricambio: Supportiamo gli ordini ripetuti e possiamo mantenere lo stock per i clienti abituali.

• 1Lei e'un' azienda commerciale o un produttore?

• Siamo produttori, potete vedere la certificazione.
  2Quanto dura la consegna?
  Generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
  3Fornisci dei campioni?
  Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
  4Quali sono i vostri termini di pagamento?
  Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
