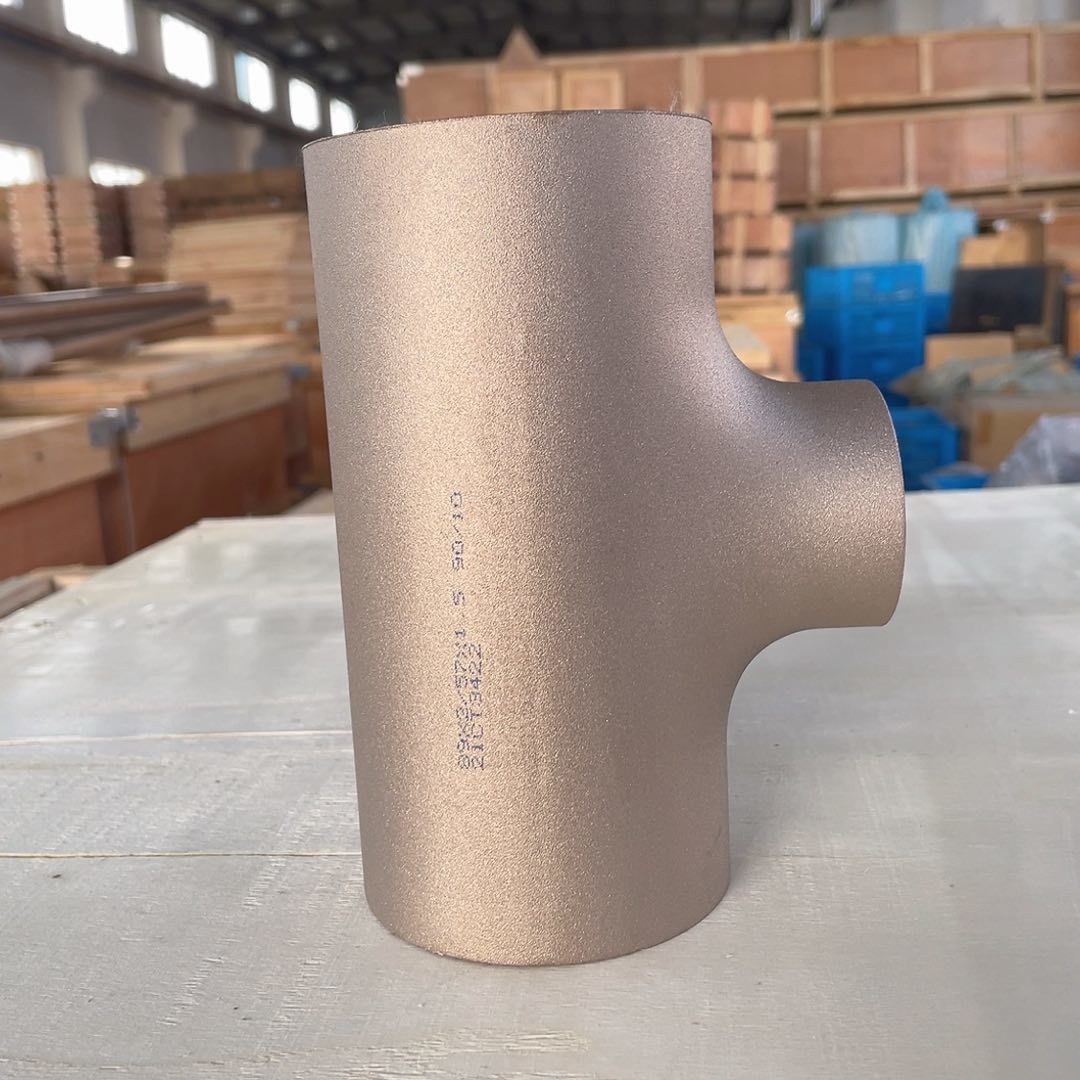

Fittings per tubi di CuNi 70/30 forgiati ASME B16.9 senza cuciture

Raccordi per tubi CuNi 70/30 forgiati ASME B16.9 senza saldatura

1. Descrizione del prodotto

I raccordi in rame-nichel sono realizzati con materia prima CuNi 70/30 (UNS C71500) di alta qualità mediante forgiatura a caldo o processo di formatura senza saldatura, con tipo di connessione con saldatura di testa. I prodotti sono fabbricati in stretta conformità con lo standard ASME B16.9, coprendo una gamma completa di gomiti, raccordi a T, riduttori, tappi terminali, terminali e altri raccordi per tubi. Grazie alla loro eccellente resistenza alla corrosione dell'acqua di mare e alle proprietà anti-incrostazione biologica, i raccordi in lega di rame-nichel sono ampiamente utilizzati nella costruzione navale, nella desalinizzazione dell'acqua di mare, nelle piattaforme petrolifere offshore, negli scambiatori di calore chimici e in altri sistemi di tubazioni marine e industriali.

2. Parametri chiave del prodotto

3. Tipi di prodotti disponibili

4. Applicazioni del prodotto

• Sistemi di tubazioni di raffreddamento dell'acqua di mare marina

• Sistemi antincendio e acqua di zavorra per piattaforme petrolifere e gas offshore

• Collegamenti delle tubazioni dell'impianto di desalinizzazione dell'acqua di mare (processo MED/MSF).

• Condensatori e scambiatori di calore per centrali elettriche costiere

• Condotte per il trasporto di mezzi corrosivi dell'industria chimica

• Sistemi di condotte sottomarine di ingegneria offshore

• Sistemi di tubazioni per generatori di acqua dolce per navi

• Sistemi di tubazioni di sentina e di zavorra per navi

• Sistemi di vaporizzazione dell'acqua di mare terminali GNL

• Sistemi di ricircolo dell'acqua per l'acquacoltura marina

5. Vantaggi del prodotto

1. Eccellente resistenza alla corrosione dell'acqua di mare: La lega CuNi 70/30 presenta tassi di corrosione estremamente bassi sia in acqua di mare corrente che stagnante, con una durata di servizio superiore a 20 anni.

2. Prestazioni anti-biofouling superiori: L'elemento in rame inibisce naturalmente l'adesione dei microrganismi marini, riducendo i rischi di blocco delle tubazioni e la frequenza di manutenzione.

3. Elevata resistenza all'erosione-corrosione: Il materiale mantiene una buona resistenza alla corrosione sotto l'azione di lavaggio ad alta velocità dell'acqua di mare, con una velocità di flusso massima consentita fino a 3,5-4,0 m/s.

4. Forgiatura e garanzia del processo senza soluzione di continuità: I processi di forgiatura a caldo e di formatura senza giunzioni garantiscono una struttura del grano uniforme e densa, eliminando i difetti di fusione e proprietà meccaniche significativamente migliori.

5. Gamma completa di raccordi: Gamma completa di gomiti, raccordi a T, riduttori, tappi terminali e terminali disponibili per soddisfare tutti i requisiti di configurazione del sistema di tubazioni.

6. Buona saldabilità: Compatibile con tubi CuNi 70/30 per saldatura di testa, consente una comoda installazione in loco con una resistenza affidabile del giunto di saldatura. Si consigliano processi di saldatura TIG e MIG.

7. Basso costo di manutenzione: Si forma una pellicola passiva autoriparante sulla superficie del materiale, eliminando la necessità di rivestimenti aggiuntivi o protezione catodica, con bassi costi del ciclo di vita.

8. Elevata precisione dimensionale: Lo standard ASME B16.9 controlla rigorosamente le tolleranze per garantire il perfetto adattamento con tubi e flange CuNi standard.

6. Funzioni del prodotto

• Modifica della direzione del flusso dell'acqua di mare nei sistemi di tubazioni (gomiti 45°/90°/180°)

• Diramazione o combinazione dei flussi di acqua di mare (Equal Tee/Reducing Tee)

• Transizione tra diversi diametri di tubo (riduttori concentrici/eccentrici)

• Chiudere e sigillare le estremità dei tubi (cappucci terminali)

• Facilitare le connessioni flangiate con flange di supporto (estremità stub)

• Forniscono connessioni saldate di testa affidabili che mantengono l'integrità completa del sistema di tubazioni

• Resistere alla pressione di esercizio nominale per garantire il funzionamento sicuro dei sistemi di tubazioni

• Adattarsi al funzionamento stabile a lungo termine in ambienti marini umidi e con nebbia salina

7. Istruzioni per l'utente

Preparazione pre-installazione:

1. Ispezionare l'aspetto di ogni raccordo e verificare l'assenza di crepe, deformazioni, difetti superficiali o altre imperfezioni.

2. Verificare il tipo, le dimensioni, lo spessore della parete e la qualità del materiale del raccordo rispetto ai disegni di progetto e alle specifiche del materiale.

3. Pulire le estremità saldate del raccordo, rimuovendo olio, grasso, scaglie di ossido e altre impurità.

4. Garantire il corretto allineamento tra il raccordo e le estremità del tubo, con uno spazio uniforme alla base per la saldatura di testa.

Passaggi di installazione:

1. Allineare il raccordo e le estremità del tubo con il corretto spazio tra le radici secondo le specifiche della procedura di saldatura.

2. Saldare a punti almeno 4 punti distribuiti uniformemente attorno alla circonferenza.

3. Utilizzare il processo di saldatura TIG (GTAW) per la passata di radice con metallo d'apporto ERCuNi.

4. Completare i passaggi di riempimento e chiusura utilizzando TIG o MIG (GMAW) con metallo d'apporto CuNi compatibile.

5. Controllare la temperatura di interpass non superiore a 150°C per evitare la combustione degli elementi in lega.

6. Garantire la completa penetrazione e un adeguato rinforzo dei giunti saldati.

7. Rimuovere le scorie e gli spruzzi di saldatura dopo ogni passata.

Ispezione post-installazione:

1. Effettuare un'ispezione visiva di tutte le saldature per individuare eventuali difetti superficiali.

2. Eseguire test penetranti (PT) o test radiografici (RT) secondo i requisiti del progetto.

3. La pressione di prova idrostatica del sistema dovrà essere 1,5 volte la pressione di progetto, mantenuta per almeno 30 minuti senza perdite o cadute di pressione.

8. Precauzioni del prodotto

1. Evitare il contatto diretto con l'acciaio al carbonio: I raccordi in lega di rame-nichel a contatto con l'acciaio al carbonio possono causare corrosione galvanica. Deve essere immagazzinato e trasportato separatamente. Utilizzare pallet di legno o separatori non metallici.

2. Evitare mezzi contenenti ammoniaca: Le leghe di rame sono soggette a tensocorrosione in ambienti contenenti ammoniaca. Severamente vietato per sistemi contenenti ammoniaca o ammine.

3. Requisiti del gas di protezione per saldatura: L'argon puro o la miscela di argon-elio deve essere utilizzato come gas di protezione durante la saldatura TIG per prevenire l'ossidazione e la porosità della saldatura. Garantire un'adeguata spurgo posteriore per la protezione del passaggio radicale.

4. Evitare un'eccessiva velocità del flusso dell'acqua di mare: Sebbene CuNi 70/30 abbia un'eccellente resistenza all'erosione-corrosione, si consiglia che la velocità del flusso continuo non superi i 3,5 m/s, soprattutto in corrispondenza dei gomiti e dei rami a T dove la turbolenza si intensifica.

5. Evitare la miscelazione di metalli diversi nello stesso sistema: I sistemi di tubazioni devono mantenere l'uniformità del materiale per evitare rischi di corrosione galvanica. Se è necessario un collegamento metallico diverso, è necessario installare giunti isolanti o accoppiamenti dielettrici.

6. Non è richiesto alcun trattamento termico post-saldatura: La lega CuNi generalmente non richiede trattamento termico post-saldatura. Tuttavia, tutti gli schizzi di saldatura, le scorie e gli ossidi superficiali devono essere accuratamente rimossi dopo la saldatura.

7. Requisiti di archiviazione adeguati: Conservare in un magazzino interno asciutto e ventilato. Evitare l'esposizione all'aperto, la pioggia e la luce solare diretta. L'umidità ambientale dovrebbe essere ≤ 60%. Tenere lontano dall'acciaio al carbonio e da altri metalli diversi.

8. Maneggiare con cura: I raccordi in rame-nichel sono relativamente morbidi rispetto all'acciaio. Evitare di far cadere, trascinare o urtare durante la movimentazione per evitare danni e deformazioni alla superficie.

9. Informazioni sulla spedizione

• Origine della spedizione: Spedizione diretta dalla fabbrica cinese

• Tempi di consegna:

  • Misure e tipologie standard: 3-7 giorni lavorativi (franco magazzino)

  • Dimensioni personalizzate o tipi non standard: 15-30 giorni (soggetto a quantità e specifiche)

• Metodi di spedizione:

  • Piccoli ordini/campioni: International Express (DHL, FedEx, UPS, TNT), consegna in 3-7 giorni

  • Ordini all'ingrosso: trasporto marittimo FCL (carico completo del container) o LCL (carico inferiore al container), consegna in 15-45 giorni

  • Ordini urgenti: trasporto aereo, consegna in 5-10 giorni

• Documenti forniti:

  • Fattura commerciale

  • Packing List con contenuto dettagliato e dettagliato

  • Certificato di Origine (CO)

  • Certificato di prova dei materiali (MTC secondo EN 10204 3.1 o 3.2)

  • Rapporti di prova del mulino che includono composizione chimica e proprietà meccaniche

  • Polizza di carico (B/L) o Lettera di Vettura Aerea (AWB)

  • Rapporti NDT (se richiesti dall'ordine di acquisto)

• Termini commerciali: FOB, CIF, CFR, EXW disponibili

• Monitoraggio della logistica: Numero di tracciabilità fornito immediatamente al momento della spedizione, tracciabilità completa della spedizione

10. Informazioni sul pagamento

• Metodi di pagamento standard:

  • T/T (Bonifico Telegrafico): anticipo del 30% alla conferma dell'ordine, saldo del 70% prima della spedizione

  • L/C a vista: Accettata lettera di credito irrevocabile a vista (emessa da una rinomata banca internazionale)

  • Western Union: applicabile per ordini di campioni e pagamenti di piccoli importi

• Clienti di credito:

  • I clienti a lungo termine e abituali possono richiedere termini di credito O/A (conto aperto), soggetti a revisione e approvazione del credito

  • Termini di liquidazione mensili o trimestrali disponibili per i clienti con una storia di cooperazione consolidata di oltre 1 anno

• Valuta di liquidazione:

  • USD (Dollaro USA) - preferito

  • EUR (Euro)

  • CNY (Yuan cinese)

  • Altre valute negoziabili

• Informazioni bancarie: Coordinate bancarie ufficiali dell'azienda fornite al momento della firma formale del contratto

• Note di pagamento:

  • L'ordine diventa effettivo e la produzione inizia al ricevimento del pagamento anticipato

  • Piani di pagamento rateale flessibili negoziabili per ordini di grandi volumi

  • Tutti i pagamenti devono fare chiaramente riferimento al numero della fattura proforma o al numero del contratto di vendita

  • Le spese bancarie sono a carico del mittente (pagatore)

11. Informazioni sull'imballaggio

• Opzioni di imballaggio standard:

  • Piccoli accessori (≤2" NB): protezione individuale in sacchetto di plastica o pluriball + robusta scatola di cartone per esportazione

  • Raccordi medi (2-1/2" - 8" NB): pluriball individuale / involucro in schiuma EPE + custodia in compensato o cassa di legno

  • Allestimenti di grandi dimensioni (≥10" NB): Avvolgimento individuale + imballaggio pallettizzato con cassa di legno fumigata

• Misure di prevenzione dell'umidità e della corrosione:

  • Rivestimento protettivo antiruggine/antiossidante applicato su tutte le superfici (facilmente rimovibile prima della saldatura)

  • Pacchetti essiccanti di gel di silice inseriti all'interno di una confezione sigillata

  • Materiali di imballaggio VCI (Vapor Corrosion Inhibitor) utilizzati quando specificato

  • Su richiesta sono disponibili confezioni in foglio di alluminio sottovuoto per stoccaggio a lungo termine o destinazioni tropicali

• Marcatura ed etichettatura:

  • Ogni raccordo è contrassegnato in modo permanente con: qualità del materiale, dimensioni, spessore della parete, numero di calore, logo del produttore

  • Imballaggio esterno chiaramente contrassegnato con: Descrizione del prodotto, Specifiche, Quantità, Peso netto/lordo, Dimensioni

  • Etichette standard di movimentazione internazionali applicate: Fragile, Mantieni asciutto, Con il lato rivolto verso l'alto, Maneggiare con cura

• Opzioni di imballaggio personalizzate:

  • Marchi/loghi di spedizione specificati dal cliente sull'imballaggio esterno

  • Etichettatura personalizzata e barcoding per la gestione del magazzino

  • Disposizioni di imballaggio per spedizioni frazionate/parziali

  • Imballaggio consolidato per ordini misti (raccordi + flange + tubi)

• Costo dell'imballaggio:

  • Imballaggio standard per l'esportazione incluso nel preventivo del prodotto

  • Requisiti di imballaggio speciali/personalizzati addebitati al costo effettivo

  • Confezionamento sottovuoto e materiali VCI prezzati su richiesta

12. Acquisto, restituzione e servizio post-vendita

Processo di acquisto:

1. Il cliente invia una richiesta con i tipi di raccordi richiesti, le dimensioni, lo spessore della parete, le quantità e le specifiche del materiale

2. Il team di vendita fornisce un preventivo dettagliato che include prezzi unitari, importo totale, termini di consegna e tempi di consegna stimati

3. Entrambe le parti confermano tutti i parametri tecnici, il programma di consegna, i termini di pagamento e firmano il contratto di vendita formale/fattura proforma

4. Il cliente organizza il pagamento anticipato (30% T/T o come concordato)

5. La fabbrica programma la produzione al ricevimento del pagamento anticipato

6. Produzione completata, ispezione di qualità e test condotti internamente

7. Ispezione del cliente o ispezione di terzi organizzata (facoltativa, è richiesto un preavviso)

8. Il cliente organizza il pagamento del saldo

9. Spedizione organizzata al ricevimento del pagamento completo

10. Set completo di documenti di spedizione e qualità originali spediti al cliente

Politica di restituzione e cambio:

• Resi relativi alla qualità:

  • Qualora i prodotti riscontrassero non conformità dei materiali, difetti di fabbricazione o deviazioni dimensionali superiori alle tolleranze standard, il cliente dovrà comunicarlo per iscritto entro 30 giorni dal ricevimento della merce

  • Dopo la reciproca conferma e verifica del problema di qualità, il fornitore dovrà fornire:

    • Sostituzione gratuita dei prodotti difettosi, OPPURE

    • Rimborso completo del valore del prodotto interessato

  • Il Fornitore dovrà sostenere tutti i costi di trasporto di andata e ritorno per resi/sostituzioni legati alla qualità

  • Foto, rapporti di prova o dati di ispezione necessari per l'elaborazione del sinistro

• Resi di non qualità:

  • Resi dovuti a errori nell'ordine del cliente (taglia, tipo o quantità ordinata errati) accettati entro 15 giorni dal ricevimento

  • I prodotti devono essere nella confezione originale, non aperta e non danneggiata

  • I prodotti non devono essere stati saldati, installati, modificati o utilizzati

  • Il cliente sostiene tutti i costi di trasporto di andata e ritorno

  • Potrebbe essere applicata una commissione di rifornimento del 15-20% a seconda del tipo di prodotto

• Situazioni non restituibili:

  • Prodotti che sono stati saldati, installati, trattati termicamente o modificati in qualsiasi modo

  • Dimensioni/tipi non standard o su misura realizzati appositamente per l'ordine

  • Prodotti danneggiati a causa di conservazione, manipolazione, installazione o utilizzo impropri da parte del cliente

  • Resi richiesti oltre il periodo di reso applicabile (15 giorni per la mancata qualità, 30 giorni per la qualità)

Servizio post-vendita:

• Garanzia: 12 mesi dalla data di spedizione contro difetti di fabbricazione e non conformità dei materiali in normali condizioni di utilizzo

• Consulenza tecnica: Team di supporto tecnico professionale disponibile 24 ore su 24, 7 giorni su 7 tramite e-mail, telefono, WhatsApp, WeChat e altre piattaforme di messaggistica istantanea

• Servizio in loco: Ingegneri esperti disponibili per guida all'installazione in loco, supporto alle procedure di saldatura e risoluzione dei problemi per progetti importanti (commissioni di servizio e spese di viaggio negoziabili)

• Supporto alla documentazione:

  • EN 10204 3.1 Certificati di prova dei materiali (standard con ogni spedizione)

  • EN 10204 3.2 Certificati di prova dei materiali (disponibili su richiesta con ispezione di parte terza)

  • Rapporti NDT: Test radiografici (RT), Test ultrasonici (UT), Test penetranti (PT)

  • Rapporti PMI (Positive Material Identification).

  • Rapporti di ispezione di terze parti da BV, SGS, TÜV, DNV, Lloyds ecc.

• Impegno di risposta al reclamo:

  • Risposta iniziale a qualsiasi reclamo entro 24 ore (giorni lavorativi)

  • Rapporto di indagine e soluzione proposta entro 72 ore

  • Attuazione della risoluzione avviata entro 5 giorni lavorativi dall'accordo reciproco

• Supporto a lungo termine:

  • Sconti sugli ordini ripetuti per i clienti consolidati

  • Programmazione prioritaria della produzione per esigenze urgenti

  • Aggiornamenti regolari su nuovi prodotti e sviluppi tecnici nelle leghe rame-nichel

  • 1. Sei una società commerciale o un produttore?
    Siamo produttori, puoi vedere la certificazione.
    2. Quanto tempo è il tempo di consegna?
    Generalmente sono 5-10 giorni se la merce è in stock. oppure sono 15-20 giorni se la merce non è in magazzino, in base alla quantità.
    3. Fornite campioni? è gratuito o extra?
    Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.
    4. Quali sono i termini di pagamento?
    Pagamento <=1000 USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.
