CuNi 70/30 flange di saldatura a presa forgiata ASME B16.5 classe 150

CuNi 70/30 Copper Nickel Forged Socket Weld Flange ASME B16.5 Classe 150

1Descrizione del prodotto

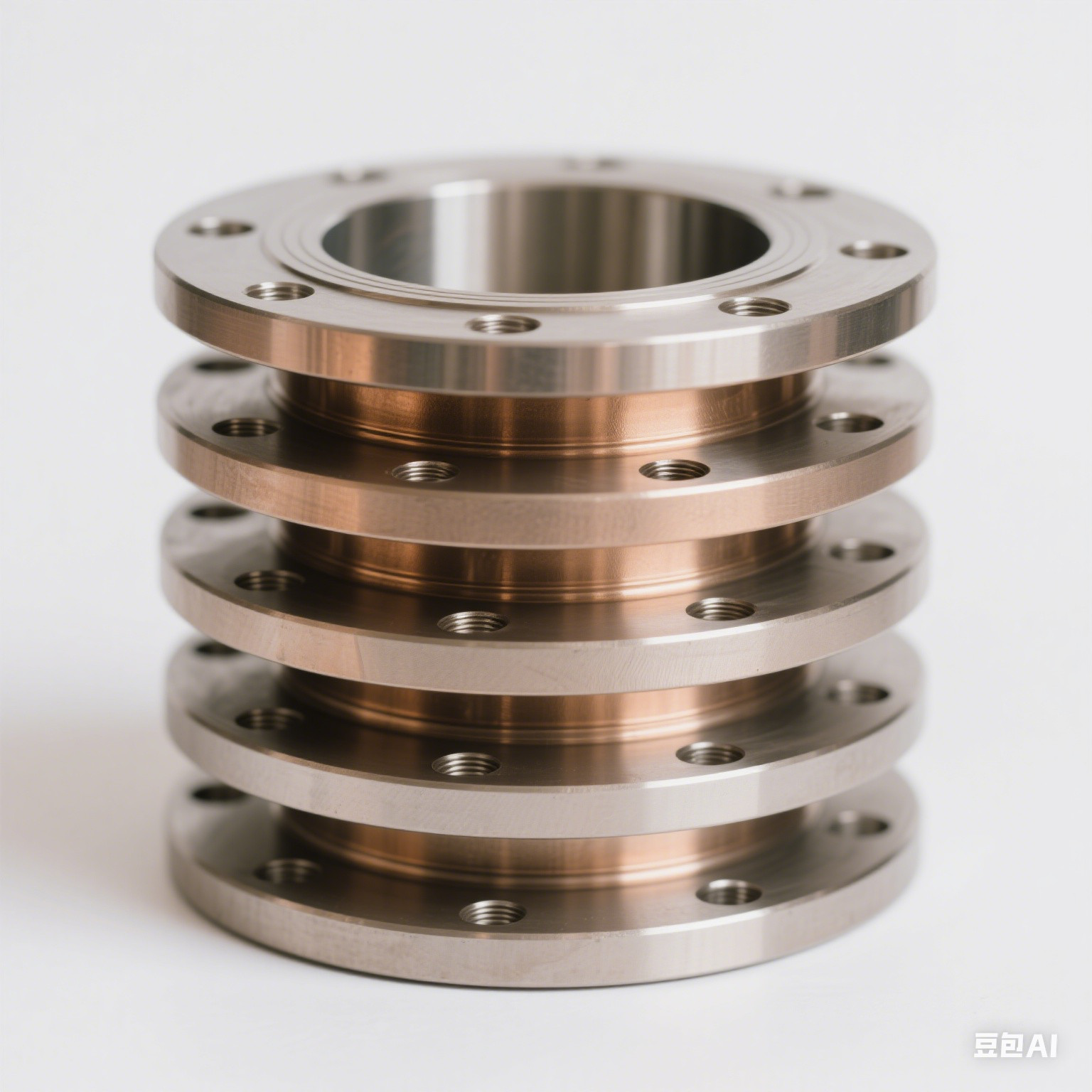

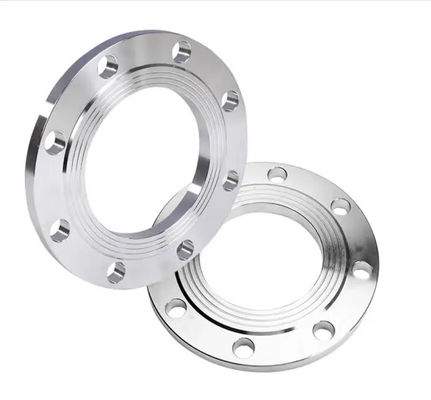

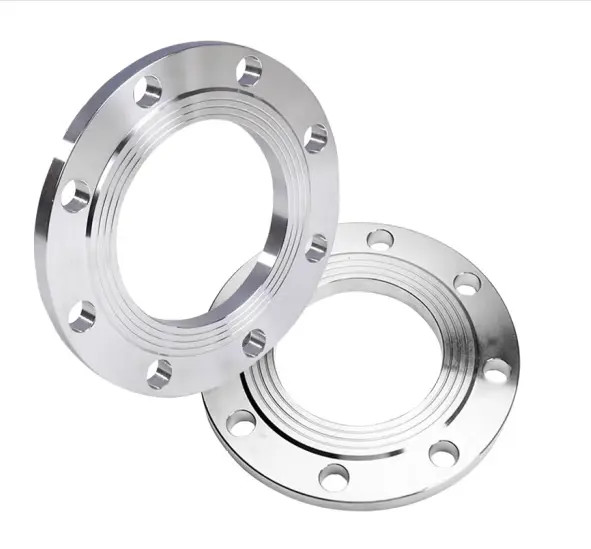

La flangia a nickel di rame è fabbricata con la materia prima CuNi 70/30 (UNS C71500) di qualità superiore attraverso il processo di forgiatura, con tipo di connessione di saldatura a presa.Il prodotto è fabbricato in stretta conformità con la norma ASME B16.5 standard, con classificazione di pressione di classe 150 (150LB). A causa della sua eccellente resistenza alla corrosione dell'acqua di mare e delle sue proprietà antibiofoglio, le flange in lega di rame e nichel sono ampiamente utilizzate nella costruzione navale,desalinizzazione dell'acqua di mare, piattaforme petrolifere offshore, scambiatori di calore chimici e altre applicazioni marine e industriali.Questo prodotto è dotato di superficie di tenuta a faccia sollevata per garantire prestazioni di tenuta affidabili nei collegamenti di condotte.

2Parametri chiave del prodotto

 3Applicazioni del prodotto

• Sistemi di condotte per il raffreddamento dell'acqua di mare

• Sistemi antincendio e di acqua di zavorra per piattaforme petrolifere e di gas offshore

• Impianti di desalinizzazione dell'acqua di mare (processo MED/MSF)

• Condensatori e scambiatori di calore per centrali elettriche costiere

• Industria chimica: condotte di trasporto di materiali corrosivi

4. Vantaggi del prodotto

1. Eccellente resistenza alla corrosione dell'acqua di mare: La lega di CuNi 70/30 presenta tassi di corrosione estremamente bassi sia nell'acqua di mare corrente che stagnante, con una durata di vita superiore a 20 anni.

2. Prestazioni superiori contro l'inquinamento biologico: L'elemento rame inibisce naturalmente l'adesione dei microrganismi marini, riducendo i rischi di blocco delle condotte e la frequenza della manutenzione.

3. Alta resistenza all'erosione e alla corrosione: il materiale mantiene una buona resistenza alla corrosione sotto la pulizia ad alta velocità dell'acqua di mare, con velocità di flusso massima ammissibile fino a 3,5-4,0 m/s.

4. Assicurazione del processo di forgiatura: Il processo di forgiatura a caldo garantisce una struttura di grano uniforme e densa, proprietà meccaniche significativamente migliori rispetto ai prodotti fusi.

5. Buona saldabilità: Compatibile con la saldatura di condotte in acciaio al carbonio e in acciaio inossidabile, che consente una comodissima installazione in loco con una resistenza affidabile delle giunzioni di saldatura.

6. Bassi costi di manutenzione: Le forme di film passivo autocurante sulla superficie del materiale, eliminando la necessità di rivestimenti aggiuntivi o protezione catodica, con bassi costi di ciclo di vita.

7. Accuratezza dimensionale elevata: La norma ASME B16.5 controlla rigorosamente le tolleranze per garantire una perfetta adattabilità con i raccordi di tubi standard.

5. Funzioni del prodotto

• Realizzare la connessione di saldatura a presa tra i tubi nei sistemi di tubazione dell'acqua di mare

• Fornire un'interfaccia di sigillamento affidabile per prevenire le perdite di acqua di mare

• Resistere alla pressione di lavoro di classe 150 per garantire il funzionamento sicuro dei sistemi di tubazione

• Adattato al funzionamento stabile a lungo termine in ambienti marini umidi e con spruzzo di sale

• Abilitare il disassemblaggio sezionale e la manutenzione dei sistemi di tubazione

6. Istruzioni per l' uso

Preparazione preinstallazione:

1. Ispezionare l'aspetto della flange, verificare l'assenza di crepe, deformazioni, ruggine o altri difetti.

2. Verificare la dimensione della flangia, il valore di pressione e l'identificazione del materiale rispetto ai disegni di progettazione.

3. Pulire l'estremità di saldatura della flangia e la superficie di tenuta, rimuovendo olio, scaglie di ossido e altre impurità.

Passi di installazione:

1. Inserire il tubo nella presa della flangia, garantendo una corretta profondità di inserimento (secondo i requisiti di profondità della presa ASME B16.5).

2. Lasciare un intervallo di espansione di 1,6 mm (distanza tra l'estremità del tubo e il fondo della presa) per evitare la concentrazione di sollecitazione di saldatura.

3. Utilizzare un processo di saldatura TIG o MIG con metallo di riempimento di CuNi compatibile (ad esempio, filo di saldatura ERCuNi).

4. Controllare che la temperatura di passaggio non superi i 150°C durante la saldatura per evitare che l'elemento di lega si bruci a causa del surriscaldamento.

5. Utilizzare una guarnizione in PTFE o rinforzata con grafite per la superficie di tenuta, stringere i bulloni in sequenza diagonale.

Ispezione post-installazione:

1. effettuare test di penetrazione o radiografici sulle saldature per garantire l'assenza di difetti di saldatura.

2. La pressione di prova idrostatica del sistema deve essere pari a 1,5 volte la pressione di progetto, mantenuta per 30 minuti senza perdite.

7. Precauzioni per il prodotto

1. Evitare il contatto diretto con l'acciaio al carbonio: Le leghe di rame e nichel in contatto con l'acciaio al carbonio possono causare corrosione galvanica, devono essere conservate e trasportate separatamente.

2. Evitate le sostanze contenenti ammoniaca: Le leghe di rame sono soggette alla corrosione da sforzo in ambienti di ammoniaca, strettamente vietata per i sistemi di ammoniaca.

3. Requisito di gas di protezione per la saldatura: Durante la saldatura deve essere utilizzata una protezione a gas di argon per evitare l'ossidazione e la porosità della saldatura.

4. Evitare un flusso eccessivo: sebbene il CuNi 70/30 abbia un'eccellente resistenza all'erosione e alla corrosione, si raccomanda che la velocità di flusso continuo non superi i 3,5 m/s.

5. Evitate miscele di metalli diversi: i sistemi di tubazioni devono mantenere l'uniformità del materiale per evitare rischi di corrosione galvanica.

6. Non è richiesto alcun trattamento termico post-saldatura: Le leghe di CuNi generalmente non richiedono un trattamento termico post-saldatura, ma devono essere rimossi gli schizzi di saldatura e gli ossidi.

7. Requisiti per l'ambiente di stoccaggio: Conservare in ambienti interni asciutti e ventilati, evitare esposizione all'aria aperta e pioggia, umidità ambiente ≤ 60%.

8Informazioni relative alla spedizione

• Origine del trasporto marittimo: Spedizione diretta dalla fabbrica cinese

• Tempo di consegna: dimensioni standard disponibili in magazzino, 3-5 giorni lavorativi; dimensioni personalizzate 15-30 giorni (a seconda della quantità e delle specifiche)

• Metodi di spedizione:

  • Piccoli ordini/campioni: International Express (DHL/FedEx/UPS/TNT), 3-7 giorni di arrivo

  • Ordini a sfero: trasporto marittimo FCL/LCL, 15-45 giorni dall'arrivo

  • Ordini urgenti: trasporto aereo, 5-10 giorni di arrivo

• Documenti forniti:

  • Fattura commerciale

  • Lista di imballaggio

  • Certificato di origine

  • Certificato di prova dei materiali (MTC secondo la norma EN 10204 3.1)

  • Carta di carico

• Condizioni commerciali: FOB, CIF, CFR, EXW disponibili

• Tracciamento logistico: Numero di tracciamento fornito dopo la spedizione, piena tracciabilità

9Informazioni sul pagamento

• Metodi di pagamento standard:

  • Trasferimento bancario T/T: 30% di pagamento anticipato, 70% di saldo prima della spedizione

  • L/C a vista: lettera di credito irrevocabile a vista accettata

  • Western Union (applicabile per piccole quantità)

• Clienti del credito:

  • I clienti a lungo termine possono richiedere condizioni di credito O/A (soggette a revisione del credito)

  • Termini di regolamento mensili disponibili per i clienti con un'esperienza di collaborazione superiore a 1 anno

• Moneta di regolamento: USD, EUR, CNY accettati

• Informazioni bancarie: Dati ufficiali del conto bancario forniti al momento della firma del contratto

• Nota di pagamento:

  • L'ordine diventa effettivo al ricevimento del pagamento anticipato

  • Piani di pagamento a rate negoziabili per grandi ordini

  • Tutti i pagamenti devono indicare il numero della fattura o del contratto

10Informazioni sull' imballaggio

• Opzioni di imballaggio standard:

  • Flancelle di piccole dimensioni (≤ 4"): confezione individuale a bolle + imballaggio in cartone

  • Flancelle medie (6"-12"): bolla individuale/involucro di schiuma EPE + custodia in legno o in compensato

  • Grandi flange (≥14"): film estensibile + cassetta di legno fumigato palettizzato

• Prevenzione dell'umidità e della corrosione:

  • Grassi antirrugine applicati sulla superficie di tenuta

  • Dessicante collocato all'interno dell'imballaggio

  • Imballaggio in foglio di alluminio a vuoto, se necessario

• Marcatura ed etichettatura:

  • Specifica, materiale, quantità, peso indicati sull'imballaggio esterno

  • Applicare etichette fragili/impermeabili

• Imballaggio personalizzato: imballaggio speciale disponibile su richiesta del cliente (ad esempio, marchi di spedizione designati, imballaggio diviso)

• Costo dell'imballaggio: imballaggio standard incluso nel preventivo; imballaggio personalizzato a pagamento separatamente

11Servizio di acquisto, ritorno e assistenza post vendita

Processo di acquisto:

1. Il cliente fornisce specifiche, quantità, requisiti materiali per ottenere un preventivo

2. Entrambe le parti confermano i parametri tecnici, i tempi di consegna, i termini di pagamento e firmano il contratto di vendita

3. Il cliente paga in anticipo, la fabbrica inizia la produzione.

4. Produzione completata, controllo da parte di terzi o del cliente (facoltativo)

5. Pagamento del saldo effettuato, organizzare la spedizione

6. Set completo di documenti di esportazione forniti dopo la spedizione

Politica di restituzione e scambio:

• Problemi di qualitàSe il prodotto presenta difetti di fabbricazione o di non conformità, il cliente deve comunicarlo per iscritto entro 30 giorni dal ricevimento.il fornitore fornisce gratuitamente la sostituzione o il rimborso e sopporta le spese di spedizione andata e ritorno.

• Problemi non legati alla qualità: per i resi dovuti a errori dell'ordine del cliente, il cliente si fa carico della spedizione andata e ritorno, il prodotto deve rimanere nella confezione originale intatta, il termine per la richiesta di reso/scambio è di 15 giorni dal ricevimento.

• Situazioni irreversibili: Prodotti saldati/installati, dimensioni non standard su misura (specificativi non disponibili in magazzino), danni causati da un'immagazzinamento o da un uso improprio.

Servizio post vendita:

1Lei e'un' azienda commerciale o un produttore?
Siamo produttori, potete vedere la certificazione.
2Quanto dura la consegna?
Generalmente è 5-10 giorni se le merci sono in magazzino. o è 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
3Fornisci dei campioni?
Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
4Quali sono i vostri termini di pagamento?
Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 50% T/T in anticipo, saldo prima della spedizione.

• Periodo di garanzia: 12 mesi dalla data di spedizione

• Consultazione tecnica: supporto tecnico online disponibile 24 ore su 24, 7 giorni su 7 (email/messaggi istantanei)

• Servizio sul posto: Guida all'installazione in loco per ingegneri disponibili per grandi progetti (tariffe negoziabili)

• Supporto alla documentazione: EN 10204 3.1/3.2 Certificati di materiali, relazioni NDT, ecc. disponibili

• Risposta al reclamo: Risposta entro 24 ore dal ricevimento della denuncia, proposta di soluzione entro 72 ore
