Alta pressione 1/2" ANSI B16.9 Diretto SCH80 Butt Seld Cross Pipe Fitting

  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
Luogo di origine Cina
Marca TOBO
Certificazione SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numero di modello Rame Nichel C70600
Quantità di ordine minimo 10 pezzi
Imballaggi particolari Cassa in legno
Tempi di consegna 7workdays
Termini di pagamento Western Union, T/T, D/P

Contattami per campioni gratuiti e coupon.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Nome del prodotto Croce tubo di rame nichel Grado del materiale C70600
Dimensione 2"SCH40 Applicazione scaldabagno
Tipo Equivalenti Superficie Brillamento
Trattamento ricoperto Materiale Plastico, acciaio inossidabile, ferro, PVC, pp
Evidenziare

Fitting di tubi trasversali ad alta pressione

,

Fitture di tubi a saldatura a poppa

,

ANSI B16.9 Fitture per tubi trasversali
Lasciate un messaggio
Descrizione di prodotto

Raccordo per tubi incrociati con saldatura di testa dritto SCH80 ANSI B16.9 da 1/2" ad alta pressione



Marcel Piping è il produttore supremo della croce asme b16.9 comunemente nota come raccordo per tubi a 4 vie.I raccordi a T incrociati solitamente generano elevate sollecitazioni sul tubo al variare della temperatura, poiché si trovano al centro di quattro punti di connessione.In confronto, una maglietta è più stabile di una croce, poiché una maglietta si comporta come uno sgabello a tre gambe, mentre una croce si comporta come uno sgabello a quattro gambe.

Supportati da un team di brillanti professionisti, possiamo fornire croci per tubi in due tipi, vale a dire croce diritta e croce riducente in una gamma completa di forme e dimensioni.Siamo un fornitore leader di raccordi a T in acciaio inossidabile e raccordi a T in acciaio legato a clienti nazionali e internazionali in vari settori come petrolio e gas, petrolchimico, produzione di energia, prodotti farmaceutici, produzione di carta, industria del gas naturale e impianti chimici.La croce viene utilizzata in molte applicazioni, come giunzione per l'intersezione dei tubi.

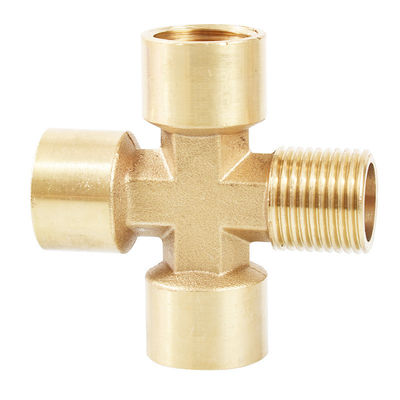

Alta pressione 1/2" ANSI B16.9 Diretto SCH80 Butt Seld Cross Pipe Fitting 0

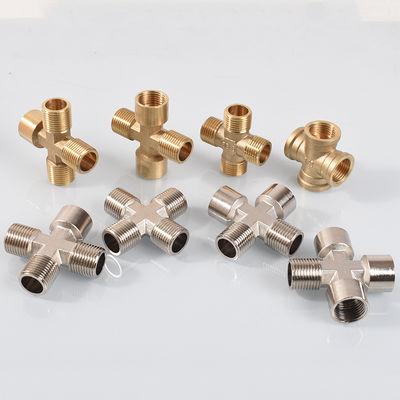

Alta pressione 1/2" ANSI B16.9 Diretto SCH80 Butt Seld Cross Pipe Fitting 1
Azionista di saldatura di testa a croce uguale, raccordi a croce per tubi, raccordo per tubi a croce riduttore, croce diritta ASME B16.9 Delaer

Le nostre croci uguali, croci riducenti e croci laterali sono ampiamente fornite da noi in molti settori quali produzione di energia, petrolchimico, costruzione navale, produzione di carta, chimico, farmaceutico e manifatturiero.

A seconda delle specifiche e dei requisiti dei nostri clienti, possiamo produrre e offrire croci diritte e croci riducenti in vari gradi tra cui 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625 , Inconel Alloy 600, Hastelloy Alloy C276 e anche in vari gradi di alluminio.

Rivenditore di Buttweld Unequal Cross, Buttweld Equal Cross Fittings, Equal Cross Formula, Definizione di raccordi a croce, Raccordo a croce dritto, Calcolatore del peso a croce uguale, Rivenditori di raccordi a croce dritti in India

Specifiche ANSI/ASME B16.9 a croce per tubi saldati di testa: croce uguale, croce riducente

Dimensioni ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diametro esterno Croce uguale (1/2″~24″), ERW / Croce uguale saldata di testa (1/2″~48″), Croce ridotta (1/2″~24″), ERW / Croce ridotta saldata di testa (1/2″～ 48″)
Tipi Croce Uguale, Croce Riducente
Spessore del muro 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Servizi a valore aggiunto Zincatura a caldo, rivestimento epossidico e FBE, elettrolucidatura, sabbiatura, filettatura, saldatura
Gradi di produzione Acciaio inossidabile, acciaio legato, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, cupro-nichel



Standard di produzione di tubi saldati di testa a croce, croce uguale, croce riduttrice

COME ME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
IT: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Specifiche standard per raccordi per tubazioni in acciaio inossidabile austenitico lavorato
ASME B16.9 Saldatura testa a testa di raccordi forgiati realizzati in fabbrica
ASME B16.25 Estremità saldate
ASME B16.28 Gomiti a raggio corto in acciaio battuto e ritorni con saldatura di testa
MSS SP-43 Raccordi a saldare di testa lavorati e fabbricati per applicazioni a bassa pressione e resistenti alla corrosione

Gradi di materiali incrociati per tubi saldati di testa

Acciaio inossidabile ASTM A403 WP gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acciaio al carbonio ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 e WPHY 70.
Acciaio al carbonio a bassa temperatura ASTM A420 WPL3, A420 WPL6
Acciaio legato ASTM/ASME A/SA 234 gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Acciaio duplex ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Werkstoff n. 1.4462
Lega di nichel ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (LEGA 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



ANSI/ASME B16.9 BUTTWELD DIMENSIONI TRASVERSALI UGUALI

Tabella delle dimensioni trasversali saldate di testa

Alta pressione 1/2" ANSI B16.9 Diretto SCH80 Butt Seld Cross Pipe Fitting 2
Dimensione nominale del tubo (NPS) DN Diametro esterno allo smusso Dal centro alla fine
Corri.C Presa.M[Note(1) e (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88,9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Le dimensioni sono in millimetri salvo diversa indicazione.Lo spessore della parete (t) deve essere specificato dal cliente.

Saldatura di testa che riduce le dimensioni trasversali

Alta pressione 1/2" ANSI B16.9 Diretto SCH80 Butt Seld Cross Pipe Fitting 3

Diametro nominale Diametro esterno Dal centro alla fine
D1 D2
DN NPS Serie A Serie B Serie A Serie B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1,1/4×3/4 42.4 38 26.9 25 48 48
32×15 1,1/4×1/2 42.4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42.4 38 57 57
40×25 1,1/2×1 48.3 45 33.7 32 57 57
40×20 1,1/2×3/4 48.3 45 26.9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1,1/2 60.3 57 48.3 45 64 60
50×32 2×1,1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2,1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2,1/2 88,9 89 73.0 76 86 83
80×50 3×2 88,9 89 60.3 57 86 76
80×40 3×1,1/2 88,9 89 48.3 45 86 73
80×32 3×1,1/4 88,9 89 42.4 38 86 70
90×90 3,1/2×3,1/2 101.6 – 101.6 – 95 95
90×80 3,1/2×3 101.6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101.6 – 73.0 76 95 89
90×50 3,1/2×2 101.6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3,1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88,9 89 105 98
100×65 4×2,1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3,1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88,9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3,1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88,9 89 143 124
150×65 6×2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3,1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273.0 273 254 241
300×200 12×8 323,9 325 219.1 219 254 229
300×150 12×6 323,9 325 168.3 159 254 219
300×125 12×5 323,9 325 141.3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273.0 273 279 257
350×200 14×8 355,6 377 219.1 219 279 248
350×150 14×6 355,6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355,6 377 305 305
400×300 16×12 406.4 426 323,9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



Tipi disponibili ASME B16.9 Croce con saldatura di testa

Croce uguale saldata di testa Raccordo incrociato ridotto con saldatura di testa
Riduzione dei raccordi incrociati Raccordi per tubi trasversali di riduzione in acciaio
ASME B16.9 Croce disuguale Croce disuguale di alta qualità
Croce diritta saldata Raccordi per tubi trasversali ridotti con saldatura di testa
ANSI B16.9 Croce saldata di testa ASME B16.28 Croce per tubi saldati di testa
Raccordi per tubi trasversali con saldatura di testa Croce barrata con saldatura di testa
Raccordo incrociato uguale Montaggio incrociato
Croce di riduzione saldata di testa Raccordo a croce uguale con saldatura di testa

Listino prezzi croce per tubi saldati di testa

ASME B16.9 Croce uguale con saldatura di testa
Prezzo FOB: US $ 0,5-6 / pezzo

Buttweld sch40 Croce disuguale
Prezzo FOB: US $ 1,2-2500 / pezzo

Raccordi incrociati uguali
Prezzo FOB: US $ 1-5000 / pezzo

ASME B16.9 Croce di riduzione della saldatura di testa
Prezzo FOB: US $ 0,11-999 / pezzo

ASME B16.9 Raccordi per tubi trasversali ridotti con saldatura di testa
Prezzo FOB: US $ 0,2-50 / pezzo

Croce barrata con saldatura di testa
Prezzo FOB: US $ 0,2-500 / pezzo

Croce Uguale
Prezzo FOB: US $ 0,11-1 / pezzo
