Miglior qualità C70600 90/10 70/30 ANSI B16.9 Fitting per tubi trasversali 1/2"-4" per l'industria

  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting 1/2"-4" For Industry
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting 1/2"-4" For Industry
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting 1/2"-4" For Industry
Luogo di origine Cina
Marca TOBO
Certificazione SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numero di modello Rame Nichel C70600
Quantità di ordine minimo 1pc
Termini di pagamento T/T, Western Union, MoneyGram

Contattami per campioni gratuiti e coupon.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Nome del prodotto Croce tubo di rame nichel Grado materiale C70600
Dimensione Personalizzato Applicazione scaldabagno
tipo Uguale Superficie Brillamento
Trattamento Temprato
Lasciate un messaggio
Descrizione di prodotto

Miglior qualità C70600 90/10 70/30 ANSI B16.9 Fitting per tubi trasversali 1/2"-4" per l'industria

Buttweld Equal Cross Fittings Supplier, Ind Marcel Piping è il produttore supremo diAsme b16.9 croceIl cross tee generalmente genera un elevato stress sul tubo con i cambiamenti di temperatura, perché si trovano al centro di quattro punti di connessione.Un tee è più stabile di una croce., in quanto un tee si comporta come uno sgabello a tre zampe, mentre una croce si comporta come uno sgabello a quattro zampe.

Con una squadra di professionisti brillanti, possiamo fornirecroce di tuboin due tipi, ovvero croce retta e croce riduttrice, in una gamma completa di forme e dimensioni.Siamo uno dei principali fornitori di cross tee in acciaio inossidabile e cross tee in acciaio legato per clienti nazionali e internazionali in vari settori come petrolio e gasL'impianto è utilizzato in molte applicazioni, come giunzione per i tubi di intersezione.

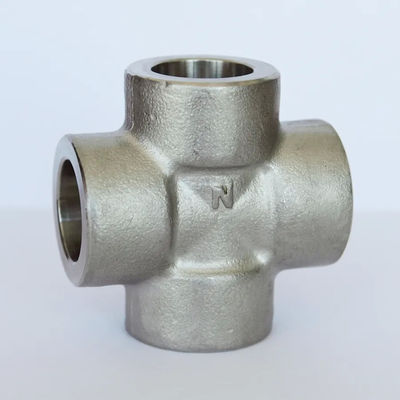

Miglior qualità C70600 90/10 70/30 ANSI B16.9 Fitting per tubi trasversali 1/2"-4" per l'industria 0

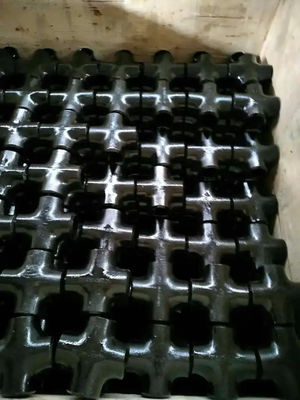

Miglior qualità C70600 90/10 70/30 ANSI B16.9 Fitting per tubi trasversali 1/2"-4" per l'industria 1
Stocker Of Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fitting, Straight Cross ASME B16.9 Delaer

La nostra offerta di Equal Cross, Reducing Cross e Lateral Cross di grado speciale Cross sono ampiamente forniti da noi a molte industrie come la generazione di energia, petrolchimica, costruzione navale, produzione di carta,chimica, farmaceutici e di fabbricazione.

A seconda delle specifiche e delle esigenze dei nostri clienti, possiamo produrre e offrire Cross dritto e Cross riducente in vari gradi, tra cui 202, 304/304L, 904L, 316/316L, Duplex 2205,Leghe 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, e anche in vari gradi di alluminio.

Concessionario di Fittings a croce ineguale, Fittings a croce ineguale, Formula a croce ineguale, Fitting a tubo incrociato Definizione, Fitting a croce retto, Calcolatore a peso incrociato uguale,Concessionari di raccordi per tubi a croce retta in India

ANSI/ASME B16.9 Specifica della croce del tubo di saldatura a nastri

Dimensioni ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diametro esterno Equal Cross (1/2′′ ′′24′′), ERW / Buttweld Equal Cross ((1/2′′ ′′48′′), Reducing Cross (1/2′′ ′′24′′), ERW / Buttweld Reducing Cross ((1/2′′ ′′48′′)
Tipologie Croce uguale, croce riducente
Spessore della parete 3 mm 40 mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Servizi a valore aggiunto Galvanizzazione a caldo, rivestimento epoxi e FBE, elettro-pulizia, sabbiatura, filettatura, saldatura
Gradi di produzione Acciaio inossidabile, acciaio legato, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, cupro nichel

Norme di fabbricazione per la trasversalità, la trasversalità uguale e la trasversalità riducente dei tubi di saldatura

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
Codice di riferimento: EN10253-1, EN10253-2
ASTM A403 ASME SA403 Specifica standard per i raccordi per tubi in acciaio inossidabile austenitici fabbricati
ASME B16.9 Fabbricazione di accessori fucinati
ASME B16.25 Finali di saldatura a poppa
ASME B16.28 Lotti a raggio corto in acciaio battuto e ritorni di saldatura a poppa
MSS SP-43 Fittings di saldatura a scarico per applicazioni a bassa pressione e resistenti alla corrosione

Classi di materiale di trasversale per tubi di saldatura

Acciaio inossidabile ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acciaio al carbonio ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70.
Acciaio al carbonio a bassa temperatura ASTM A420 WPL3, A420 WPL6
Acciaio legato ASTM/ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Acciaio duplex ASTM A 815, ASME SA 815 UNS NO S31803, S32205.4462
Leghe di nichel ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 Dimensioni trasversali uguali del fondo

Grafico delle dimensioni trasversali del sedere

Pipe Cross Dimensions
Dimensione nominale del tubo (NPS) DN Diametro esterno a Bevel Centro-fine
Corri.C M[Nota (1) e (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Le dimensioni sono espresse in millimetri, salvo indicazione contraria.t) deve essere specificato dal cliente.

Riduzione delle dimensioni trasversali del fusoliere

Reducing Tee Dimensions

Diametro nominale Diametro esterno Da centro a fine
D1 D2
DN NPS Serie A Serie B Serie A Serie B C M
15×15 1/2 x 1/2 21.3 18 21.3 18 25 25
15 × 10 1/2 x 3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20x15 3/4 x 1/2 26.9 25 21.3 18 29 29
20 × 10 3/4 x 3/8 26.9 25 17.3 14 29 29
25×25 1x1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25x15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2x2 60.3 57 60.3 57 64 64
50×40 2 × 1,1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2x1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3x3 88.9 89 88.9 89 86 86
80×65 3 × 2,1/2 88.9 89 73.0 76 86 83
80×50 3x2 88.9 89 60.3 57 86 76
80×40 3 × 1,1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90 × 90 3.1/2×3.1/2 101.6 ️ 101.6 ️ 95 95
90×80 3.1/2×3 101.6 ️ 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 ️ 73.0 76 95 89
90×50 3.1/2×2 101.6 ️ 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 ️ 48.3 45 95 79
100×100 4x4 114.3 108 114.3 108 105 105
100×90 4 × 3,1/2 114.3 108 101.6 ️ 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4 × 2,1/2 114.3 108 73.0 76 105 95
100×50 4x2 114.3 108 60.3 57 105 89
100×40 4 × 1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5 × 3,1/2 141.3 ️ 101.6 ️ 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5 per 2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6 × 3,1/2 168.3 ️ 101.6 ️ 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6 × 2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8 × 3,1/2 219.1 ️ 101.6 ️ 178 152
250 × 250 10 × 10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10x4 273.0 273 114.3 108 216 184
300×300 12x12 323.9 325 323.9 325 254 254
300×250 12x10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350 × 350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14 × 10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16 × 10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450 × 450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450 × 250 18 × 10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

ASME B16.9 Tipi disponibili per la crosta di saldatura a nastri

Buttweld Equal Cross Fittura incrociata riducente della saldatura posteriore
Riduzione degli impianti incrociati Fittings per tubi trasversali riducenti in acciaio
ASME B16.9 Croce ineguale Croce ineguale di alta qualità
Buttweld croce retta Fittings per tubi trasversali riducenti per saldatura a poppa
ANSI B16.9 Buttweld Cross Per il tipo di impianto, la prova deve essere effettuata con un'unità di misurazione.
Fittings per tubi trasversali a cassa Buttweld Barred Cross
Equal cross-fitting Fitture incrociate
Croce riducente del sedere Fittura a croce uguale del sedere

Lista dei prezzi dei tubi Buttweld

ASME B16.9 Croce uguale alla saldatura a poppa
Prezzo FOB: US $ 0,5-6 / pezzo

Buttweld sch40 Croce ineguale
Prezzo FOB: US $ 1,2-2500 / pezzo

Fittings a croce uguali
Prezzo FOB: US $1-5000 / pezzo

ASME B16.9 Croce riducente della saldatura a poppa
Prezzo FOB: US $ 0,11-999 / pezzo

ASME B16.9 Fittings per tubi trasversali riducenti a saldatura a nastri
Prezzo FOB: US $ 0,2-50 / pezzo

Buttweld Barred Cross
Prezzo FOB: US $ 0,2-500 / pezzo

Croce uguale
Prezzo FOB: US $ 0,11-1 / pezzo
